Servomoteur de vanne rotative Belimo avec ressort de rappel 24-240V - 20 Nm - SFA-S2

Marque : Belimo

-10%

Consultation du prix 615,60

554,04 -10%

Vous économisez 61,56

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Avec ressort de rappel
2 interrupteurs auxiliaires intégrés
Protection contre les surcharges
Classe de protection IP54

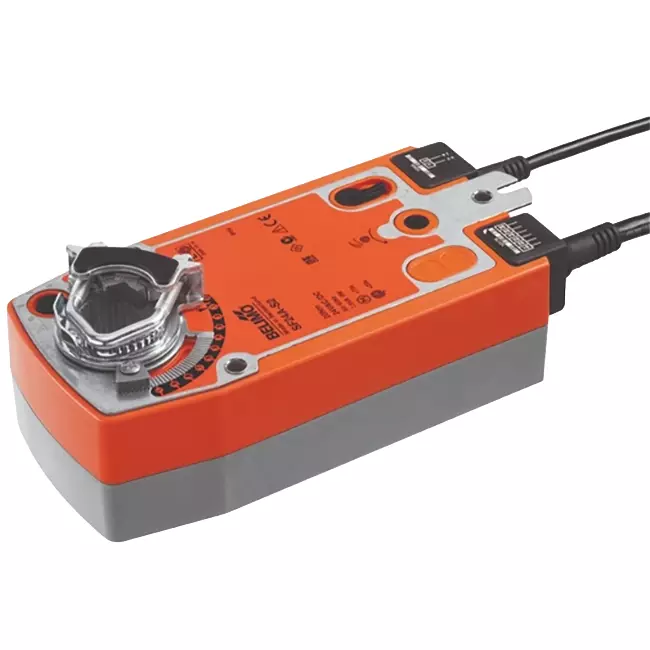

Servomoteur rotatif Belimo avec ressort de rappel 24-240V - 20 Nm - SFA-S2

Le Belimo SFA-S2 est un servomoteur rotatif avec ressort de rappel conçu pour entraîner des sections de clapets d’aération jusqu’à environ 4 m² dans les installations techniques du bâtiment. Le servomoteur fonctionne sur la base d'un signal ouvert/fermé : dès la mise sous tension, le servomoteur se positionne en fonctionnement et les ressorts de rappel se tendent. En cas de coupure de courant, le clapet revient automatiquement et de manière autonome en position sécurisée, actionné par l'énergie emmagasinée dans le ressort. Cette fonctionnalité rend le servomoteur adapté aux applications nécessitant une position de sécurité prédéfinie, comme les clapets coupe-feu ou les clapets de ventilation de secours dans les centrales de traitement d’air. Le moteur réalise un angle de rotation de 90° en 75 secondes, la consommation au repos est de 3,5 W et le niveau sonore du moteur est de 45 dB(A). Avec un couple de 20 Nm et deux contacts auxiliaires intégrés pour le retour de position, il est adapté aux grands clapets lourds dans les installations de climatisation tertiaires et industrielles.

Avantages et fonctions

Tension d’alimentation universelle AC 24...240 V / DC 24...125 V : Vous pouvez connecter le servomoteur à presque toutes les tensions disponibles sans transformateur supplémentaire ni modification de l’installation.
Rappel automatique par ressort en cas de coupure de courant : Le clapet revient en position de sécurité en moins de 20 secondes, sans source d'énergie externe ni commande.
2 contacts auxiliaires intégrés : Les deux contacts auxiliaires intégrés permettent un retour direct de position à un GTB ou un tableau de commande — l’un fixe à 10%, l’autre réglable de 11 à 100% — sans accessoires supplémentaires.
Direction de mouvement réglable via montage L/R : Le sens de rotation du moteur et du ressort de rappel est défini lors du montage, offrant une flexibilité d’application pour différents types de clapets.
Manœuvre manuelle avec verrouillage : À l’aide de la manivelle fournie, vous pouvez manœuvrer manuellement le clapet et le verrouiller sur la position souhaitée, pratique lors de l'installation et de la maintenance.
Sécurité contre surcharge sans fins de course : Le servomoteur s’arrête automatiquement lorsqu’il atteint la butée mécanique, évitant l’usure et simplifiant l’installation.
Indice de protection IP54 : Protégé contre la poussière et les éclaboussures d’eau de toutes directions, garantissant une résistance aux conditions ambiantes quotidiennes et une longue durée de vie.

Installation, maintenance et applications

Le servomoteur se monte directement sur l’arbre du clapet à l’aide de la bague de serrage universelle fournie, compatible avec des diamètres d’arbre de 10 à 25,4 mm. Un dispositif anti-rotation inclus empêche toute rotation involontaire du servomoteur. La direction de déplacement du moteur et du ressort de rappel s’ajuste via le sens de montage (L/R). L’angle de rotation est mécaniquement réglable par butées jusqu’à un maximum de 95°. Pour la commande manuelle, une manivelle permet de verrouiller le clapet dans n’importe quelle position. Le raccordement électrique s'effectue via un câble d’alimentation de 1 mètre avec deux conducteurs de 0,75 mm² et un câble séparé de 1 mètre avec six conducteurs pour les contacts auxiliaires. Le servomoteur est sans entretien et particulièrement adapté pour la commande ouverture/fermeture de grandes sections de clapets dans les centrales de traitement d’air, les clapets mélangeurs et les clapets de ventilation de secours dans les bâtiments tertiaires et les installations climatiques industrielles.

Marque	Belimo
Categorie	Belimo servomoteurs
GTIN	7630498114144
Code fournisseur	SFA-S2
Numéro d'article	23010056

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 - 125 V DC / 24 - 240 V AC
Signal de commande	Deux points
Consommation d'énergie en fonctionnement	7 W
Consommation d'énergie au repos	3.5 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Oui
Hors tension si fermé	Oui
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Oui
Signal d'état	Sans
Contacts auxiliaires en option	Oui
Contacts de terminaison	2
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	75 s
Couple	20 Nm
Contact de commutation sans potentiel	Oui
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Oui
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	18 A
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C
Hauteur	85 mm
Largeur	130 mm
Profondeur	290 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
