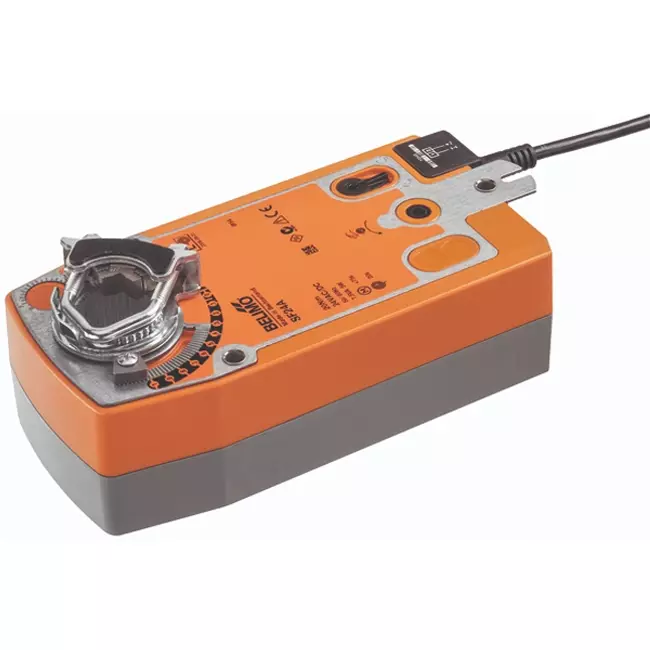

Servomoteur de vanne rotative Belimo avec ressort de rappel 24V - ouvert/fermé - 20 Nm - SF24A

Marque : Belimo

-10%

Consultation du prix 483,60

435,24 -10%

Vous économisez 48,36

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Avec ressort de rappel
Câble fixe
Protection contre les surcharges
Classe de protection IP54

Actionneur rotatif Belimo avec rappel par ressort 24V - ouverture/fermeture - 20 Nm - SF24A

Le Belimo SF24A est un actionneur rotatif avec rappel par ressort conçu pour commander l’ouverture/fermeture de volets d’air jusqu’à environ 4 m² dans les installations techniques des bâtiments. L’actionneur fonctionne sur la base d’un signal ouverture/fermeture : en présence de tension d’alimentation, il se positionne en mode travail en tendant les ressorts internes. En cas de coupure de courant, le volet revient automatiquement et indépendamment à la position de sécurité grâce à l’énergie accumulée dans le ressort. Cela rend cet actionneur adapté aux applications nécessitant une position de sécurité prédéfinie, telles que les clapets coupe-feu ou de ventilation de secours dans les centrales de traitement d’air. Le moteur effectue un angle de rotation de 90° en 75 secondes, et le retour par ressort repositionne le volet en moins de 20 secondes. Sa consommation en veille est de 2,5 W et le niveau sonore du moteur est de 45 dB(A). Avec un couple de 20 Nm, il convient pour les grandes et lourdes constructions de volets dans les installations climatiques tertiaires et industrielles.

Avantages et fonctionnalités

Commande ouverture/fermeture avec couple de 20 Nm : Le couple de 20 Nm permet de piloter des grandes sections de volets d’air jusqu’à environ 4 m², facilitant ainsi le maniement de volets lourds sans effort.
Retour automatique par ressort en cas de coupure de courant : Le volet revient à la position de sécurité en moins de 20 secondes, sans source d’énergie externe ni commande supplémentaire.
Direction de mouvement réglable par montage gauche/droite : La direction de rotation du moteur et du rappel par ressort est déterminée lors de l’installation, assurant une utilisation flexible selon l’agencement du volet.
Réglage manuel avec verrouillage : Grâce à la manivelle manuelle fournie, vous pouvez actionner le volet manuellement et le verrouiller à n’importe quelle position, pratique durant la mise en service ou la maintenance.
Sécurité contre surcharge sans fin de course mécanique : L’actionneur s’arrête automatiquement lorsqu’il atteint la butée mécanique, évitant ainsi l’usure et simplifiant l’installation.
Indice de protection IP54 : Protégé contre la poussière et les projections d’eau de toutes directions, garantissant une résistance aux influences environnementales quotidiennes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur se fixe directement sur l’axe du volet grâce à l’anneau de serrage universel fourni, compatible avec des axes de 10 à 25,4 mm de diamètre. L’axe doit mesurer au minimum 85 mm de long et dépasser d’au moins 15 mm. Une sécurité anti-rotation intégrée empêche le déplacement de l’actionneur. La direction de rotation du moteur et du rappel par ressort se règle via le sens de montage (gauche/droite). L’angle de rotation est mécaniquement réglable à partir de 33 % par paliers de 2,5 % jusqu’à un maximum de 95 %. Pour la commande manuelle, une manivelle permet de verrouiller le volet dans toute position. Le raccordement électrique s’effectue via un câble fixe de 1 m avec deux conducteurs de 0,75 mm². L’actionneur est sans entretien et s’utilise pour la commande ouverture/fermeture de grandes sections de volets dans les centrales de traitement d’air, les clapets mélangeurs et les volets de ventilation de secours dans les bâtiments tertiaires et installations climatiques industrielles.

Marque	Belimo
Categorie	Servomoteur Belimo pour actionnement de clapets et registres
GTIN	7630498114021
Code fournisseur	SF24A
Numéro d'article	23010061

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 V CA/CC
Signal de commande	Deux points
Consommation d'énergie en fonctionnement	5 W
Consommation d'énergie au repos	2.5 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Oui
Hors tension si fermé	Oui
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Non
Signal d'état	Optionnel
Contacts auxiliaires en option	Oui
Contacts de terminaison	Sans
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	75 s
Couple	20 Nm
Contact de commutation sans potentiel	Non
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Oui
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	7.5 VA
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C
Hauteur	85 mm
Largeur	130 mm
Profondeur	290 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
