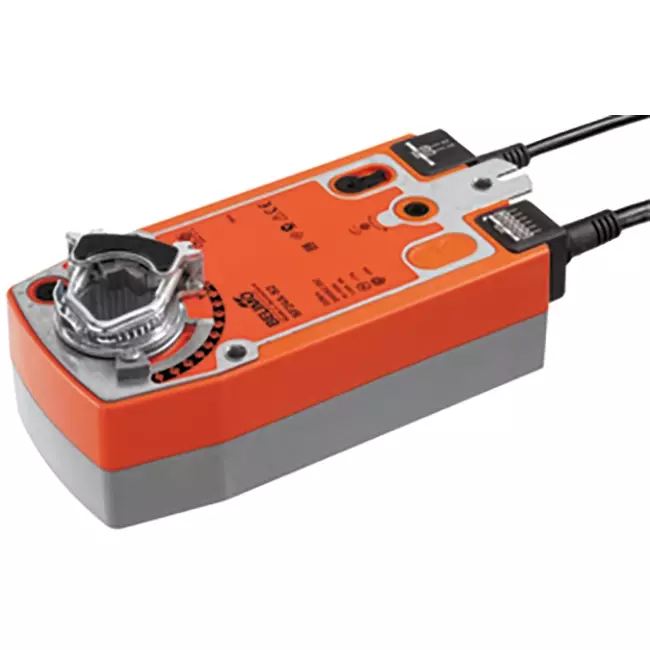

Servomoteur de vanne rotative Belimo avec retour par ressort 24V - ouvert/fermé - 20 Nm - SF24A-S2

Marque : Belimo

-10%

Consultation du prix 542,40

488,16 -10%

Vous économisez 54,24

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Avec ressort de rappel
2 interrupteurs auxiliaires intégrés
Protection contre les surcharges
Classe de protection IP54

Actionneur rotatif à ressort de rappel Belimo 24V - ouvert/fermé - 20 Nm - SF24A-S2

Le Belimo SF24A-S2 est un actionneur rotatif à ressort de rappel conçu pour commander l’ouverture et la fermeture de sections de volets d’air jusqu’à environ 4 m² dans les installations techniques des bâtiments. L’actionneur fonctionne sur la base d’un signal marche/arrêt : lorsque la tension d’alimentation est présente, il se positionne en mode travail et les ressorts internes se tendent. En cas de coupure de courant, le volet revient automatiquement et de manière autonome en position sécurisée, grâce à l’énergie accumulée dans le ressort. Cela rend l’actionneur adapté aux applications nécessitant une position de sécurité prédéfinie, telles que les volets coupe-feu ou de ventilation de secours dans les centrales de traitement d’air. Le moteur atteint un angle de rotation de 90° en 75 secondes, et le retour par ressort repositionne le volet en moins de 20 secondes. La consommation en veille est de 2,5 W et le niveau sonore du moteur est de 45 dB(A). Avec un couple de 20 Nm et deux interrupteurs de fin de course intégrés pour le retour de position, il est adapté aux volets volumineux et lourds dans les installations climatiques tertiaires et industrielles.

Avantages et fonctionnalités

Commande ouverture/fermeture 20 Nm : Le couple de 20 Nm permet au SF24A-S2 de contrer des volets d’air importants jusqu’à environ 4 m², assurant une manipulation aisée même des volets lourds.
Retour automatique par ressort en cas de coupure : Le volet revient en position sécurisée en moins de 20 secondes, sans besoin d’alimentation externe ni de commande.
2 interrupteurs auxiliaires intégrés : Les deux interrupteurs auxiliaires intégrés permettent une remontée directe de la position vers un GTB ou un coffret de commande. L’un est fixé à 10 %, l’autre réglable de 11 à 100 %, sans accessoires complémentaires nécessaires.
Direction de mouvement réglable via montage gauche/droite : La direction de rotation du moteur et du ressort de rappel est définie lors du montage, offrant une grande flexibilité d’utilisation sur différents types de volets.
Manœuvre manuelle avec verrouillage : La manivelle fournie permet de manœuvrer manuellement le volet et de le verrouiller à n’importe quelle position, pratique lors de l’installation et de la maintenance.
Sécurité contre surcharge sans interrupteurs de fin de course : L’actionneur s’arrête automatiquement à l’atteinte de la butée mécanique, évitant l’usure prématurée et simplifiant le système.
Classe de protection IP54 : Protégé contre la poussière et les éclaboussures d’eau provenant de toutes directions, assurant une résistance aux conditions ambiantes quotidiennes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur de volet se monte directement sur l’axe du volet à l’aide de la bague de fixation universelle fournie, compatible avec des diamètres d’axe de 10 à 25,4 mm. L’axe doit mesurer au minimum 85 mm de long et dépasser d’au moins 15 mm. L’actionneur est livré avec une fixation anti-torsion pour éviter tout rotation indésirable. La direction de mouvement du moteur ainsi que la fonction de sécurité sont déterminées par la position de montage (gauche ou droite). Le raccordement électrique comprend un câble d’alimentation de 1 mètre à 2 conducteurs ainsi qu’un câble séparé de 1 mètre à 6 conducteurs pour les interrupteurs auxiliaires. L’actionneur ne requiert aucun entretien et convient pour le contrôle ouverture/fermeture de grands volets d’air dans les centrales de traitement d’air, les volets de mélange et les dispositifs de ventilation de secours dans les bâtiments tertiaires et les installations climatiques industrielles.

Marque	Belimo
Categorie	Belimo servomoteurs
GTIN	7630498114076
Code fournisseur	SF24A-S2
Numéro d'article	23010059

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 V CA/CC
Signal de commande	Deux points
Consommation d'énergie en fonctionnement	5 W
Consommation d'énergie au repos	2.5 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Oui
Hors tension si fermé	Oui
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Oui
Signal d'état	Optionnel
Contacts auxiliaires en option	Oui
Contacts de terminaison	2
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	75 s
Couple	20 Nm
Contact de commutation sans potentiel	Oui
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Oui
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	7.5 VA
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C
Hauteur	85 mm
Largeur	130 mm
Profondeur	290 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
