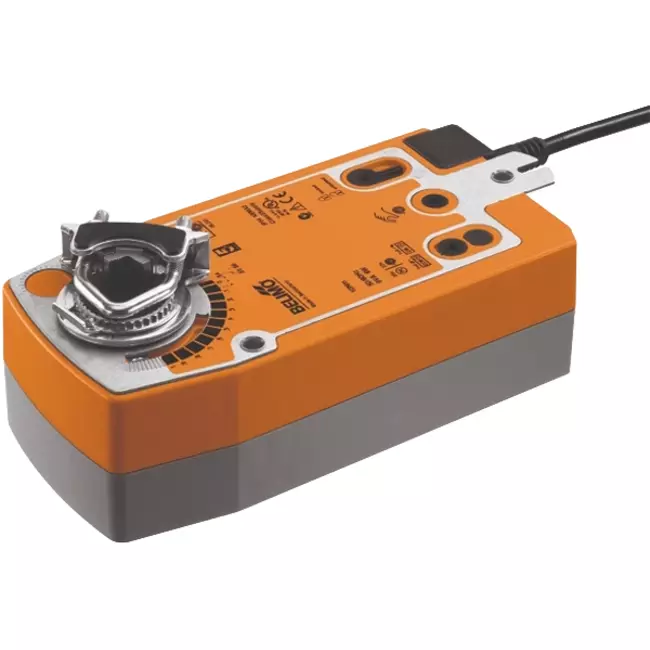

Servomoteur de vanne rotative Belimo avec ressort de rappel 24-240V - 20 Nm - SFA

Marque : Belimo

-10%

Consultation du prix 555,60

500,04 -10%

Vous économisez 55,56

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Avec ressort de rappel
Angle de pivotement jusqu'à 95
Protection contre les surcharges
Classe de protection IP54

Actionneur de volet rotatif à ressort de rappel Belimo 24-240V - 20 Nm - SFA

Le Belimo SFA est un actionneur rotatif avec ressort de rappel destiné à la commande de sections de volets d’air jusqu’à environ 4 m² dans les installations techniques de bâtiments. L’actionneur fonctionne sur la base d’un signal ouvert/fermé : lorsqu’il est alimenté, il se positionne en mode opérationnel et tend les ressorts de rappel. En cas de coupure de courant, le volet revient automatiquement et de façon autonome à une position sécurisée, actionné par l’énergie emmagasinée dans le ressort. Cela rend cet actionneur adapté aux applications nécessitant une position de sécurité prédéfinie, comme les volets coupe-feu ou les volets de ventilation d’urgence dans les centrales de traitement d’air. Le moteur effectue un angle de rotation de 90° en 75 secondes, la consommation en veille est de 3,5 W et le niveau sonore du moteur est de 45 dB(A). Avec un couple de 20 Nm, il convient aux grandes structures de volets lourds dans les installations climatiques tertiaires et industrielles.

Avantages et fonctions

Alimentation universelle AC 24...240 V / DC 24...125 V : Vous pouvez connecter l’actionneur à pratiquement toute tension disponible, sans transformateur supplémentaire ni adaptation de l’installation.
Retour automatique par ressort en cas de coupure de courant : Le volet revient en 20 secondes à la position de sécurité, garantissant une protection fiable sans source d’énergie externe ni commande supplémentaire.
Direction du mouvement réglable via montage gauche/droite : Le sens de rotation du moteur ainsi que celui du ressort de rappel sont sélectionnables lors du montage, offrant une grande flexibilité d’utilisation dans différentes configurations de volets.
Réglage manuel avec verrouillage : Grâce à la manivelle fournie, vous pouvez manœuvrer manuellement le volet et le verrouiller dans n’importe quelle position, pratique lors de l’installation et de la maintenance.
Sécurité contre la surcharge sans fins de course : L’actionneur s’arrête automatiquement lorsqu’il atteint la butée mécanique, évitant l’usure et simplifiant l’installation.
Indice de protection IP54 : Protégé contre la poussière et les éclaboussures d’eau de toutes directions, garantissant une résistance aux influences environnementales quotidiennes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur se monte directement sur l’axe du volet à l’aide de la bague de serrage universelle fournie, adaptée aux diamètres d’axe de 10 à 25,4 mm. Une protection contre la rotation empêche que l’actionneur suive le mouvement. La direction de mouvement du moteur et du ressort de rappel se règle via le sens de montage (gauche/droite). L’angle de rotation est mécaniquement réglable par butées jusqu’à un maximum de 95°. Pour une commande manuelle, une manivelle permet de verrouiller le volet dans n’importe quelle position. La connexion électrique se fait via un câble fixe d’un mètre avec deux conducteurs de 0,75 mm². L’actionneur est sans entretien et particulièrement adapté au contrôle ouvert/fermé de grandes sections de volets d’air dans les centrales de traitement d’air, les volets mélangeurs et les volets de ventilation d’urgence dans les bâtiments tertiaires et les installations climatiques industrielles.

Marque	Belimo
Categorie	Servomoteur Belimo pour actionnement de clapets et registres
GTIN	7630498114137
Code fournisseur	SFA
Numéro d'article	23010065

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 - 125 V DC / 24 - 240 V AC
Signal de commande	Deux points
Consommation d'énergie en fonctionnement	7 W
Consommation d'énergie au repos	3.5 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Oui
Hors tension si fermé	Oui
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Non
Signal d'état	Sans
Contacts auxiliaires en option	Oui
Contacts de terminaison	Sans
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	75 s
Couple	20 Nm
Contact de commutation sans potentiel	Non
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Oui
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	18 VA
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C
Hauteur	85 mm
Largeur	130 mm
Profondeur	290 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
