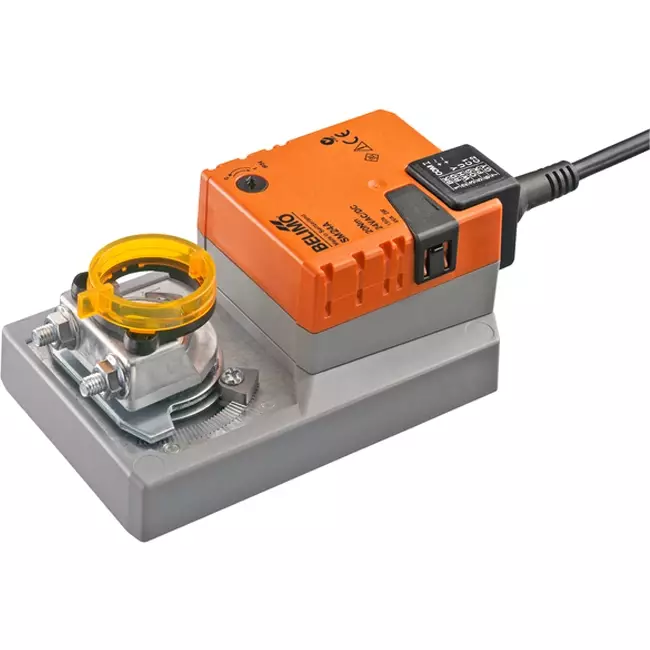

Servomoteur de vanne rotative Belimo 24V - ouvert/fermé & 3 points - 20 Nm - SM24A

Marque : Belimo

-10%

Consultation du prix 279,60

251,64 -10%

Vous économisez 27,96

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Ouverture/fermeture et commande à 3 points
Angle de pivotement jusqu'à 95
Protection contre les surcharges
Classe de protection IP54

Actionneur rotatif de vanne Belimo 24V - ouverture/fermeture & 3 points - 20 Nm - SM24A

Le Belimo SM24A est un actionneur rotatif conçu pour le pilotage ouverture/fermeture ou en 3 points de grandes sections de clapets d’air jusqu’à environ 4 m². Cet actionneur est alimenté en AC/DC 24 V et convient aussi bien pour des commandes simples deux points (marche/arrêt) que pour des commandes en 3 points, permettant de maintenir la vanne en position intermédiaire. L’actionneur délivre un couple de 20 Nm, ce qui le rend adapté aux grandes vannes lourdes dans les centrales de traitement d’air. Le moteur effectue un angle de rotation de 90° en 150 secondes. La consommation en veille est de seulement 0,2 W et le niveau sonore est de 45 dB(A).

Avantages et caractéristiques

Couple de 20 Nm pour commande ouverture/fermeture et 3 points : Le couple de 20 Nm rend cet actionneur adapté aux grandes sections de clapets d’air jusqu’à environ 4 m². Grâce à la commande en 3 points, la vanne peut également être maintenue en une position intermédiaire, sans besoin d’un signal analogique ou d’un actionneur proportionnel.
Direction de rotation réglable : Le sens de rotation est facilement sélectionnable via un interrupteur (gauche ou droite), ce qui offre une flexibilité d’installation et une large applicabilité.
Réglage manuel avec bouton poussoir verrouillable : Permet une commande manuelle et son verrouillage lors de l’installation ou des opérations de maintenance.
Angle de rotation réglable : L’angle de rotation est mécaniquement limité et réglable des deux côtés jusqu’à un maximum de 95°, permettant un ajustement précis à la plage d’ouverture du clapet.
Protection contre la surcharge : L’arrêt automatique en position finale supprime le besoin d’interrupteurs de fin de course séparés.
Indice de protection IP54 : Protégé contre la poussière et les projections d’eau de toutes directions, garantissant une résistance aux conditions environnementales quotidiennes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur se monte directement sur l’arbre du clapet concerné à l’aide de la bague de serrage universelle fournie, adaptée aux diamètres d’arbre de 10 à 20 mm. L’arbre doit mesurer au minimum 48 mm de long et dépasser d’au moins 20 mm. L’actionneur est livré avec une protection anti-rotation pour éviter tout mouvement indésirable. L’angle de rotation se règle via des butées mécaniques des deux côtés, avec un maximum de 95°. Le sens de rotation est facilement configurable avec un interrupteur (position 0 = rotation à gauche, position 1 = rotation à droite). Pour le réglage manuel, un bouton poussoir verrouillable est disponible. Le raccordement électrique s’effectue via un câble fixe de 1 mètre avec 3 conducteurs (0,75 mm²).
Cet actionneur est sans maintenance et adapté à la commande ouverture/fermeture ou 3 points de grandes sections de clapets d’air dans les centrales de traitement d’air, pour les clapets d’alimentation et d’extraction à commande marche/arrêt, les mélangeurs ainsi que les clapets coupe-feu dans les bâtiments tertiaires et les installations climatiques industrielles.

Marque	Belimo
Categorie	Belimo servomoteurs
GTIN	7630498114403
Code fournisseur	SM24A
Numéro d'article	23010058

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 V CA/CC
Signal de commande	Deux points / trois points
Consommation d'énergie en fonctionnement	2 W
Consommation d'énergie au repos	0.2 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Oui
Type de réglage modulant	Non
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Non
Hors tension si fermé	Non
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Non
Signal d'état	Optionnel
Contacts auxiliaires en option	Oui
Contacts de terminaison	Sans
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	150 s
Couple	20 Nm
Contact de commutation sans potentiel	Non
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Non
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	4 A
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C
Hauteur	85 mm
Largeur	110 mm
Profondeur	220 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
