Points positifs

Signal 2-10 V
Câble fixe
Protection contre les surcharges
Degré de protection IP54

Actionneur de vanne Belimo modulant 24V - 2-10V - 20 Nm - SM24A-SR

Le Belimo SM24A-SR est un actionneur de vanne modulant permettant le positionnement continu de grandes sections de clapets d’air jusqu’à environ 4 m². L’actionneur est commandé par un signal 2-10 V et renvoie également un signal de retour de position (SR) de 2-10 V vers le régulateur ou la commande en cascade. Sur la base d’un signal de mesure externe, par exemple provenant d’un capteur surveillant une grandeur pertinente telle que la température, la pression ou la qualité de l’air, un signal de commande est généré afin d’envoyer une consigne au moteur Belimo pour ajuster la position du clapet. L’actionneur développe un couple de 20 Nm, ce qui le rend adapté aux grandes et lourdes constructions de clapets dans des centrales de traitement d’air. La précision de position est de ±5 % sur toute la plage de régulation et le moteur effectue une rotation de 90° en 150 secondes. La consommation électrique au repos est de seulement 0,4 W et le niveau sonore se situe à 45 dB(A).

Avantages et fonctionnalités

20 Nm modulant 2-10 V : Offre un contrôle progressif et précis de la position du clapet, adapté aux grandes vannes jusqu’à environ 4 m².
Retour de position 2-10 V : Renvoye électriquement la position actuelle du clapet pour une utilisation dans des régulations telles que les systèmes en cascade ou un système de gestion technique du bâtiment (GTB).
Sens de déplacement réglable : La direction de rotation peut être facilement sélectionnée via un interrupteur (sens horaire ou antihoraire), ce qui assure une installation flexible et une large applicabilité.
Réglage manuel avec bouton-poussoir verrouillable : Permet une manœuvre manuelle et le blocage lors des opérations d’installation et de maintenance.
Protection contre les surcharges : S’arrête automatiquement à la position finale, éliminant ainsi le besoin de contacts de fin de course distincts.
Indice de protection IP54 : Protégé contre la poussière et les projections d’eau venant de toutes directions, garantissant une résistance aux influences environnementales quotidiennes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur de vanne se monte directement sur l’arbre de la vanne concernée à l’aide de l’anneau de serrage universel fourni, adapté aux diamètres d’arbre de 10 à 20 mm. L’arbre doit avoir une longueur minimale de 48 mm avec une partie saillante d’au moins 20 mm. L’actionneur est livré avec un dispositif anti-rotation pour éviter tout basculement non désiré. L’angle de rotation est réglable par des butées mécaniques des deux côtés, avec un maximum de 95°. Le sens de déplacement se règle facilement à l’aide d’un interrupteur (position 0 = rotation à gauche, position 1 = rotation à droite). Pour le réglage manuel, un bouton-poussoir verrouillable est disponible. Le raccordement électrique s’effectue via un câble fixe d’1 mètre comportant 4 conducteurs (0,75 mm²). L’actionneur est sans entretien et convient au positionnement modulant de grandes sections de clapets d’air dans les centrales de traitement d’air, les conduits principaux VAV, les registres de mélange et les régulateurs de débit dans les grands bâtiments tertiaires et les installations climatiques industrielles.

Marque	Belimo
Categorie	Servomoteur Belimo pour actionnement de clapets et registres
GTIN	07630498114489
Code fournisseur	SM24A-SR
Numéro d'article	23010066

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 V CA/CC
Signal de commande	Autre
Consommation d'énergie en fonctionnement	2 W
Consommation d'énergie au repos	0.4 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Non
Hors tension si fermé	Non
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Non
Signal d'état	2-10 V
Contacts auxiliaires en option	Oui
Contacts de terminaison	Sans
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	150 s
Couple	20 Nm
Contact de commutation sans potentiel	Non
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Non
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	4 A
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C

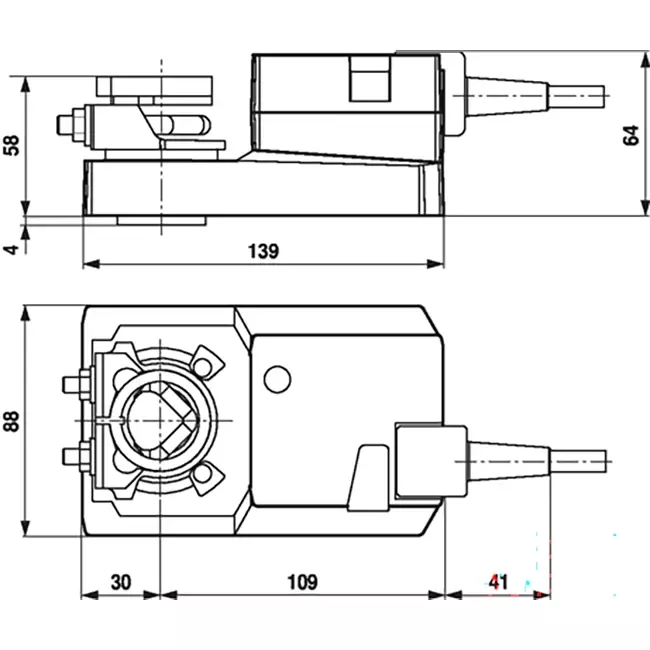

Hauteur	85 mm
Largeur	110 mm
Profondeur	220 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
