Belimo commande de vanne modulante avec bornes de raccordement 24V - 2-10V - 20 Nm - SM24A-SR-TP

Marque : Belimo

-10%

Consultation du prix 390,00

351,00 -10%

Vous économisez 39,00

Délai de livraison : 14 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Signal 2-10 V
Bornes de raccordement
Protection contre les surcharges
Classe de protection IP54

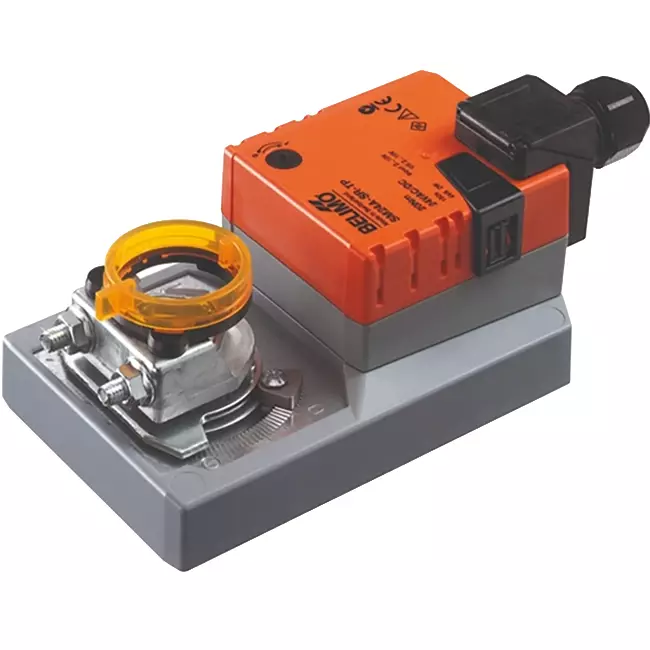

Actionneur de volet modulaire Belimo avec borniers 24V - 2-10V - 20 Nm - SM24A-SR-TP

Le Belimo SM24A-SR-TP est un actionneur de volet modulant pour le positionnement continu de grandes sections de volets d’air jusqu’à environ 4 m². L’actionneur est commandé par un signal 2-10 V et renvoie également un signal de retour de position (SR) de 2-10 V vers le régulateur ou la commande en cascade. Sur la base d’un signal de mesure externe, par exemple d’un capteur surveillant une grandeur pertinente comme la température, la pression ou la qualité de l’air, un signal de commande est généré pour ajuster la position du volet via le moteur Belimo. L’actionneur dispose d’un couple de 20 Nm, ce qui le rend adapté aux grands volets lourds dans les centrales de traitement d’air. La précision de position est de ±5 % sur toute la plage de réglage, et le moteur atteint un angle de 90° en 150 secondes. La consommation en veille est de seulement 0,4 W et le niveau sonore est de 45 dB(A).

Avantages et fonctionnalités

20 Nm, modulation 2-10 V : Assure un réglage progressif et précis de la position du volet, adapté aux grands volets jusqu’à environ 4 m².
Retour de position 2-10 V : Envoie la position actuelle du volet en retour électrique pour une utilisation dans des systèmes de régulation tels que les systèmes en cascade ou une GTC (Gestion Technique Centralisée).
Borniers au lieu de câble fixe : La connexion par borniers (max. 4 mm², diamètre câble 4–10 mm) facilite et optimise le câblage, notamment dans les armoires de commande et installations avec conduits.
Sens de rotation réglable : Le sens de rotation est facilement sélectionnable via un interrupteur (sens horaire ou antihoraire), offrant une grande flexibilité de montage et une large applicabilité.
Réglage manuel avec bouton-poussoir verrouillable : Permet une commande manuelle et verrouillage durant l’installation et l’entretien.
Sûr contre les surcharges : S’arrête automatiquement à la position finale, rendant inutiles les interrupteurs de fin de course séparés.
Indice de protection IP54 : Protégé contre la poussière et les éclaboussures d'eau sous tous les angles, assurant une durabilité face aux conditions environnementales quotidiennes.

Installation, maintenance et applications

L’actionneur de volet est monté directement sur l’axe du volet d’air concerné à l’aide de la bague de serrage universelle fournie, adaptée aux diamètres d’axe de 10 à 20 mm. L’axe doit mesurer au minimum 48 mm de long et dépasser d’au moins 20 mm. L’actionneur est livré avec un dispositif anti-rotation pour éviter tout mouvement indésirable. L’angle de rotation est réglable via des butées mécaniques des deux côtés, avec un maximum de 95°. Le sens de déplacement se règle aisément via un interrupteur (position 0 = sens anti-horaire, position 1 = sens horaire). Un bouton-poussoir verrouillable est disponible pour le réglage manuel. La connexion électrique s’effectue via des borniers, adaptés aux câbles jusqu’à 4 mm² et un diamètre de câble de 4 à 10 mm, à 4 conducteurs. L’actionneur est sans entretien et convient pour le positionnement modulant de grandes sections de volets dans les centrales de traitement d’air, les conduits principaux VAV, les volets de mélange et les régulateurs de débit dans les grands bâtiments tertiaires et installations climatiques industrielles.

Marque	Belimo
Categorie	Belimo servomoteurs
GTIN	7630498114502
Code fournisseur	SM24A-SR-TP
Numéro d'article	23010055

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 V CA/CC
Signal de commande	Autre
Consommation d'énergie en fonctionnement	2 W
Consommation d'énergie au repos	0.4 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Non
Hors tension si fermé	Non
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Non
Contacts auxiliaires en option	Oui
Contacts de terminaison	Sans
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	150 s
Couple	20 Nm
Contact de commutation sans potentiel	Non
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Non
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	4 VA
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C

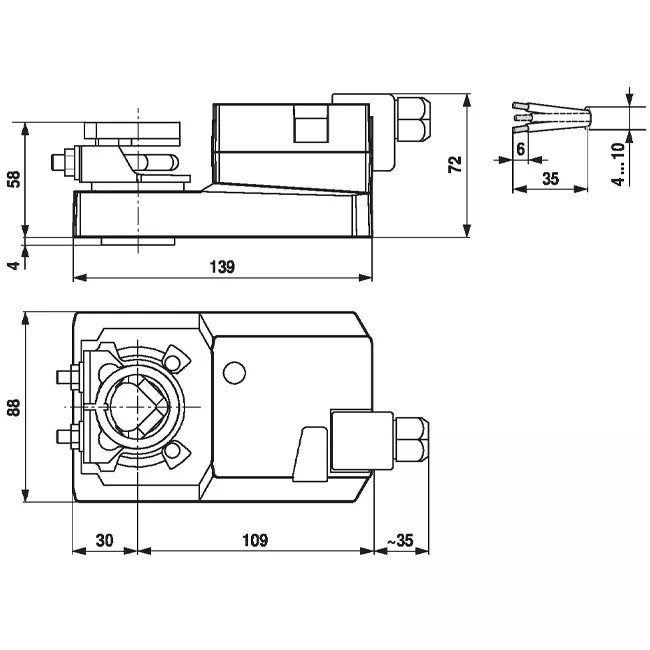

Hauteur	85 mm
Largeur	130 mm
Profondeur	280 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
