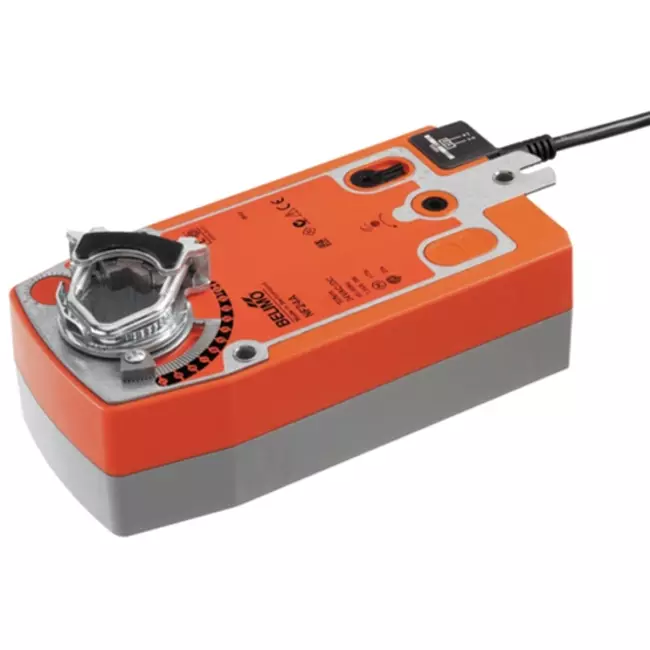

Servomoteur de vanne rotative Belimo avec retour par ressort 24V - ouvert/fermé - 10 Nm - NF24A

Marque : Belimo

-10%

Consultation du prix 394,80

355,32 -10%

Vous économisez 39,48

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Avec ressort de rappel
Câble fixe
Protection contre les surcharges
Classe de protection IP54

Actionneur rotatif Belimo avec ressort de rappel 24V - ouverture/fermeture - 10 Nm - NF24A

Le Belimo NF24A est un actionneur rotatif avec ressort de rappel destiné à la commande ouverture/fermeture de volets d’air d’environ 2 m² dans les installations techniques du bâtiment. L'actionneur fonctionne sur la base d’un signal ouverture/fermeture : lorsqu’il est alimenté, il se positionne en mode travail tout en tendant les ressorts internes de rappel. En cas de coupure de courant, le volet revient automatiquement et de manière autonome à la position de sécurité, actionné par l’énergie emmagasinée dans le ressort. Cela rend cet actionneur adapté aux applications nécessitant une position de sécurité prédéfinie, telles que les volets coupe-feu ou de ventilation d'urgence dans les centrales de traitement d’air. Le moteur effectue un angle de rotation de 90° en 75 secondes tandis que le ressort ramène le volet en moins de 20 secondes. La consommation au repos est de 2,5 W et le niveau sonore du moteur est de 45 dB(A). Avec un couple de 10 Nm, il est adapté aux volets de taille moyenne dans les installations climatiques tertiaires et industrielles.

Avantages et fonctionnalités

Commande ouverture/fermeture avec couple de 10 Nm : Un couple de 10 Nm permet la commande aisée des volets d’air jusqu’à environ 2 m², adapté aux volets de taille moyenne.
Rappel automatique par ressort en cas de coupure de courant : Le volet revient en position de sécurité en moins de 20 secondes, sans besoin d’alimentation externe ni de commande.
Orientation du mouvement réglable via montage gauche/droite : Le sens de rotation du moteur et du ressort de rappel est défini lors du montage, offrant une grande flexibilité d’installation dans diverses configurations.
Réglage manuel avec verrouillage : Grâce à la manivelle fournie, vous pouvez manœuvrer manuellement le volet et le verrouiller dans n’importe quelle position, idéal pour l’installation et la maintenance.
Protection contre surcharge sans fins de course : L’actionneur s’arrête automatiquement lorsqu’il atteint la butée mécanique, évitant ainsi l’usure prématurée et simplifiant l’installation.
Indice de protection IP54 : Protégé contre la poussière et les projections d’eau provenant de toutes directions, garantissant une résistance aux agressions environnementales courantes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur se monte directement sur l’arbre du volet à l’aide de la bague de serrage universelle fournie, adaptée aux diamètres d’arbre de 10 à 25,4 mm. L’arbre doit mesurer au minimum 85 mm de long et dépasser d’au moins 15 mm. Une sécurité anti-rotation fournie empêche que l’actionneur ne tourne avec le volet. Le sens de rotation du moteur et du ressort de rappel se règle via l’orientation du montage (gauche/droite). L’angle de rotation est réglable mécaniquement à partir de 33 % par pas de 2,5 % jusqu’à un maximum de 95 %. Pour une commande manuelle, une manivelle permet de verrouiller le volet dans n’importe quelle position. La connexion électrique se fait via un câble fixe de 1 m comportant deux conducteurs de 0,75 mm². L’actionneur est sans entretien et convient pour la commande ouverture/fermeture de volets d’air de taille moyenne dans les centrales de traitement d’air, les volets coupe-feu, les volets de ventilation d’urgence et les volets mélangeurs dans les bâtiments tertiaires et les installations climatiques industrielles.

Marque	Belimo
Categorie	Belimo servomoteurs
GTIN	7630498112805
Code fournisseur	NF24A
Numéro d'article	23010063

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 V CA/CC
Signal de commande	Deux points
Consommation d'énergie en fonctionnement	6 W
Consommation d'énergie au repos	2.5 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Oui
Hors tension si fermé	Oui
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Non
Signal d'état	Optionnel
Contacts auxiliaires en option	Oui
Contacts de terminaison	Sans
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	75 s
Couple	10 Nm
Contact de commutation sans potentiel	Non
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Oui
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	8.5 VA
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C

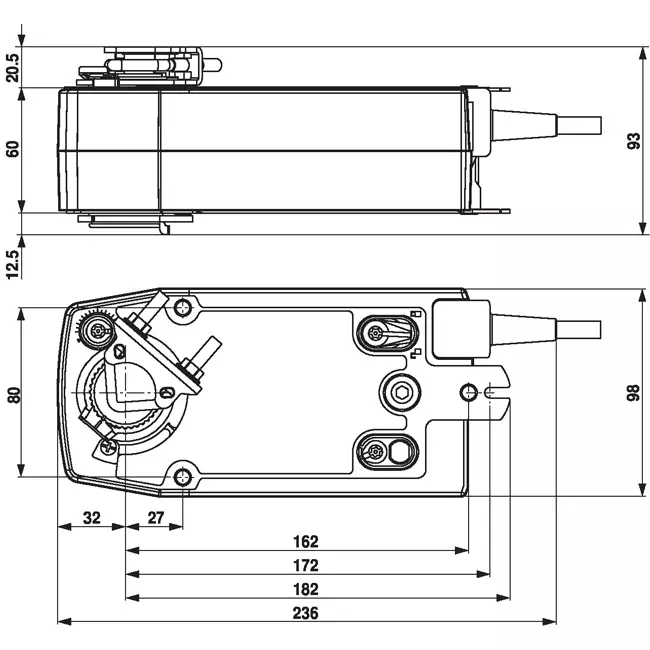

Hauteur	85 mm
Largeur	130 mm
Profondeur	290 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
