Servomoteur de vanne rotative Belimo avec retour par ressort 24V - ouvert/fermé - 10 Nm - NF24A-S2

Marque : Belimo

-10%

Consultation du prix 454,80

409,32 -10%

Vous économisez 45,48

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Avec ressort de rappel
2 interrupteurs auxiliaires intégrés
Protection contre les surcharges
Classe de protection IP54

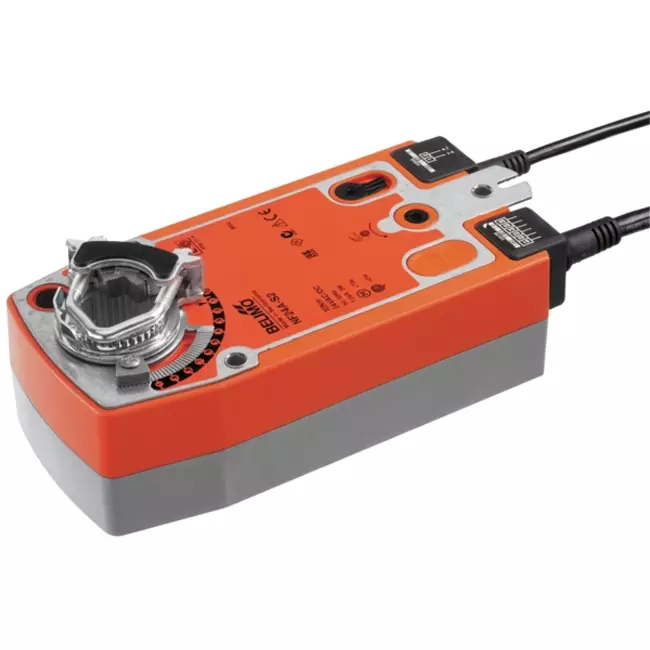

Actionneur rotatif Belimo avec retour ressort 24V - ouverture/fermeture - 10 Nm - NF24A-S2

Le Belimo NF24A-S2 est un actionneur rotatif équipé d’un retour par ressort pour la commande ouverture/fermeture de volets d’air d’environ 2 m² dans les installations techniques des bâtiments. L’actionneur fonctionne sur la base d’un signal ouverture/fermeture : en présence d’alimentation, il se positionne en mode de fonctionnement et les ressorts internes se tendent. En cas de coupure de courant, le volet revient automatiquement et de manière autonome en position de sécurité grâce à l’énergie emmagasinée dans le ressort. Cela rend cet actionneur adapté aux applications nécessitant une position de sécurité prédéfinie, telles que les clapets coupe-feu ou les volets de ventilation d’urgence dans les centrales de traitement d’air. Le moteur atteint un angle de rotation de 90° en 75 secondes, tandis que le retour par ressort repositionne le volet en moins de 20 secondes. La consommation en veille est de 2,5 W et le niveau sonore du moteur est de 45 dB(A). Avec un couple de 10 Nm et deux interrupteurs auxiliaires intégrés pour le retour de position, il est adapté aux volets de taille moyenne dans les installations climatiques tertiaires et industrielles.

Avantages et fonctionnalités

Commande ouverture/fermeture 10 Nm : Le couple de 10 Nm permet de piloter aisément des volets d’environ 2 m², idéal pour les volets de taille moyenne.
Direction de mouvement réglable par montage gauche/droite : Le sens de rotation du moteur et du retour ressort se détermine lors du montage, offrant une grande flexibilité d’utilisation dans diverses configurations de volets.
Retour automatique par ressort en cas de coupure de courant : Le volet revient en moins de 20 secondes en position de sécurité sans nécessiter d’alimentation ou de commande externe.
2 interrupteurs auxiliaires intégrés : Les deux contacts auxiliaires permettent un retour direct de position vers un GTB ou un coffret de commande : un contact fixe à 10% et un réglable de 11 à 100%, sans accessoire supplémentaire.
Réglage manuel avec verrouillage : La manivelle fournie permet de manœuvrer manuellement le volet et de le bloquer dans toutes les positions, ce qui est pratique lors de l’installation et de la maintenance.
Sécurité contre surcharge sans fins de course : L’actionneur s’arrête automatiquement lorsqu’il atteint la butée mécanique, évitant l’usure et simplifiant le montage.
Indice de protection IP54 : Protection contre la poussière et les projections d’eau de toutes directions, garantissant une résistance aux conditions d’usage courantes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur se monte directement sur l’axe du volet à l’aide de la bague de serrage universelle fournie, adaptée aux axes de 10 à 25,4 mm de diamètre. L’axe doit mesurer au minimum 85 mm de long et dépasser d’au moins 15 mm. Une butée anti-rotation fournie empêche l’actionneur de tourner avec l’axe. Le sens de rotation du moteur et du retour ressort se règle via l’orientation du montage (gauche/droite). L’angle de rotation est mécaniquement réglable à partir de 33% par pas de 2,5% jusqu’à un maximum de 95%. Pour la commande manuelle, une manivelle permet de bloquer le volet dans toutes les positions. Le raccordement électrique se fait via un câble d’alimentation de 1 mètre avec deux conducteurs de 0,75 mm² et un câble supplémentaire de 1 mètre avec six conducteurs pour les interrupteurs auxiliaires. L’actionneur est sans entretien et adapté à la commande ouverture/fermeture de volets d’air de taille moyenne dans les centrales de traitement d’air, les clapets coupe-feu, les volets de ventilation d’urgence et les volets mélangeurs dans les bâtiments tertiaires et les installations climatiques industrielles.

Marque	Belimo
Categorie	Servomoteur Belimo pour actionnement de clapets et registres
GTIN	7630498112836
Code fournisseur	NF24A-S2
Numéro d'article	23010054

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	24 V CA/CC
Signal de commande	Deux points
Consommation d'énergie en fonctionnement	6 W
Consommation d'énergie au repos	2.5 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Oui
Hors tension si fermé	Oui
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Oui
Signal d'état	Optionnel
Contacts auxiliaires en option	Oui
Contacts de terminaison	2
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Oui
Temps de fonctionnement	75 s
Couple	10 Nm
Contact de commutation sans potentiel	Oui
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Oui
Classe de protection (NEMA)	2
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	8.5 A
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C

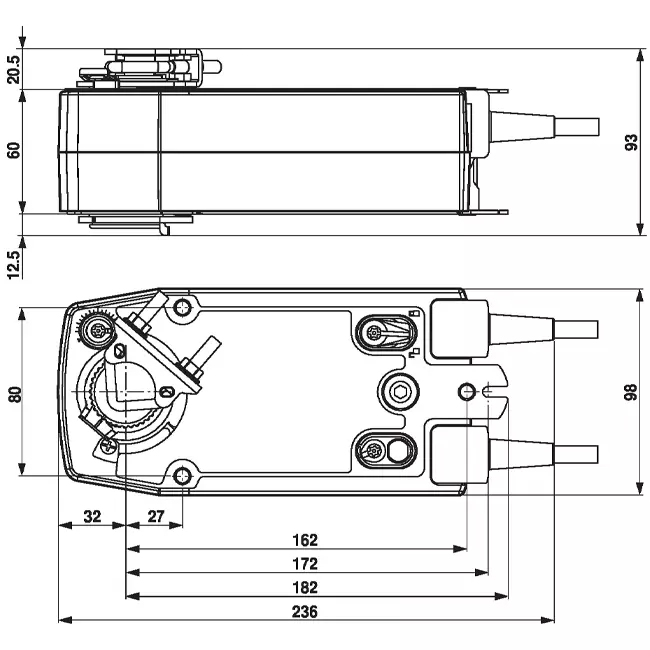

Hauteur	85 mm
Largeur	130 mm
Profondeur	290 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
