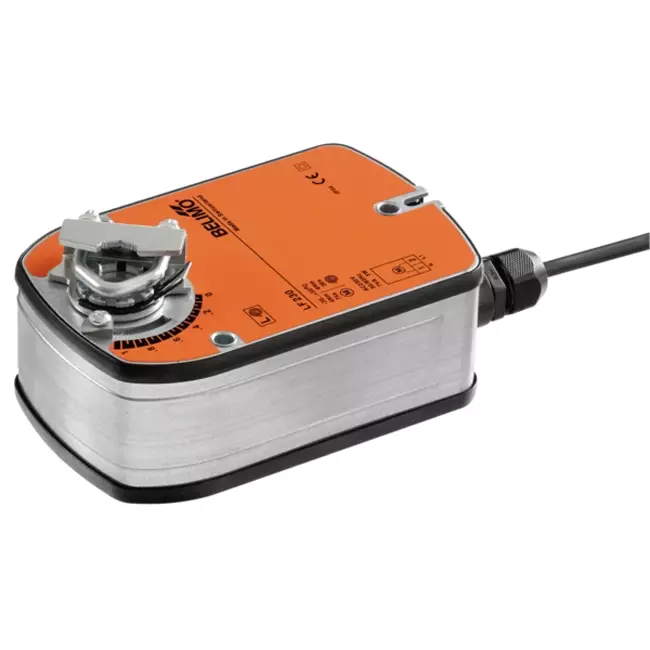

Servomoteur de vanne rotative Belimo avec ressort de rappel 100-240V - ouvert/fermé - 4 Nm - LF230

Marque : Belimo

-10%

Consultation du prix 337,20

303,48 -10%

Vous économisez 33,72

Délai de livraison : 5 jours ouvrables

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Avec ressort de rappel
Angle de pivotement jusqu'à 95
Protection contre les surcharges
Classe de protection IP54

Actionneur rotatif pour volet Belimo avec ressort de rappel 100-240V - ouverture/fermeture - 4 Nm - LF230

Le Belimo LF230 est un actionneur rotatif avec ressort de rappel, destiné au pilotage ouverture/fermeture de sections de volets d’air jusqu’à environ 0,8 m² dans les installations techniques des bâtiments. Cet actionneur fonctionne sur la base d’un signal ouverture/fermeture : lorsqu’il est alimenté, il se déplace en position de fonctionnement en tendant les ressorts internes de rappel. En cas de coupure de courant, le volet revient automatiquement et de façon autonome en position sûre, grâce à l’énergie emmagasinée dans le ressort. Ce dispositif rend l’actionneur adapté aux applications nécessitant une position de sécurité prédéfinie, telles que les volets coupe-feu ou les volets de ventilation d’urgence. Le moteur effectue un angle de rotation de 90° en 75 secondes, et le retour par ressort ramène le volet en moins de 20 secondes. Sa consommation au repos est de 2 W et le niveau sonore du moteur est de 50 dB(A). Avec un couple de 4 Nm, il convient aux petites constructions de volets dans les installations tertiaires et résidentielles.

Avantages et fonctionnalités

Tension secteur AC 100-240 V : L’actionneur se connecte directement au réseau électrique, sans transformateur ni alimentation supplémentaire, ce qui simplifie l’installation et réduit les coûts.
Retour automatique par ressort en cas de coupure de courant : Le volet revient en position de sécurité en moins de 20 secondes, sans source d’énergie externe ni commande.
Commande ouverture/fermeture 4 Nm : Le couple de 4 Nm rend l’actionneur adapté aux sections de volets d’air jusqu’à environ 0,8 m², comme les volets dans les petits conduits d’air et les unités de ventilation.
Direction de mouvement réglable via montage L/R : Le sens de rotation du moteur ainsi que du ressort de rappel se déterminent au montage, offrant une flexibilité pour différentes configurations de volets.
Angle de rotation réglable : L’angle de rotation est mécaniquement ajustable de 37 % à 95 % maximum, permettant d’adapter précisément l’actionneur à la plage d’ouverture du volet.
Sécurité contre les surcharges sans interrupteurs de fin de course : L’actionneur s’arrête automatiquement au point d’arrêt mécanique, évitant l’usure et simplifiant l’installation.
Classe de protection IP54 : Protégé contre la poussière et les éclaboussures d’eau de toutes directions, garantissant une résistance aux conditions environnementales quotidiennes et une longue durée de vie.

Installation, maintenance et applications

L’actionneur se monte directement sur l’axe du volet à l’aide de la bague de serrage universelle fournie, adaptée aux diamètres d’axe de 8 à 16 mm. L’axe doit mesurer au minimum 84 mm de longueur et dépasser d’au moins 20 mm. Un dispositif anti-rotation fourni empêche que l’actionneur ne suive les mouvements du volet. La direction de mouvement du moteur ainsi que du ressort de rappel se règle par le sens de montage (L/R). L’angle de rotation est réglable mécaniquement entre 37 % et 95 % maximum. Cet actionneur ne dispose pas de réglage manuel. Le raccordement électrique se fait via un câble fixe de 1 mètre avec deux conducteurs de 0,75 mm², à connecter directement sur le secteur. L’actionneur est sans maintenance et convient pour la commande ouverture/fermeture de petites sections de volets d’air dans les unités de ventilation, les unités fan coil, les centrales de traitement d’air et les volets de ventilation d’urgence dans les installations tertiaires et résidentielles.

Marque	Belimo
Categorie	Servomoteur Belimo pour actionnement de clapets et registres
GTIN	7630498103865
Code fournisseur	LF230
Numéro d'article	23010062

Spécifications

Code de la catégorie	101
Adapté aux dispositifs de ventilation	Oui
Alimentation secteur	230 V CA
Signal de commande	Deux points
Consommation d'énergie en fonctionnement	5 W
Consommation d'énergie au repos	3 W
Modèle	Rotatif
Type de réglage Marche/Arrêt	Non
Type de réglage modulant	Oui
Type de réglage split range	Non
Longueur du câble de raccordement	1 m
Transmission	Avec roues dentées
Avec bride supérieure Direct Mount selon ISO 5211	Non
Avec retour tension nulle	Oui
Hors tension si fermé	Oui
Reconnaissance automatique de course	Non
Signal d'état réglable	Non
Contacts auxiliaires	Non
Signal d'état	Optionnel
Contacts auxiliaires en option	Oui
Contacts de terminaison	Sans
Plage de service réglable	Non
Avec indicateur de niveau mécanique	Oui
Commande manuelle	Non
Temps de fonctionnement	75 s
Couple	4 Nm
Contact de commutation sans potentiel	Non
Pas auto-ajustable	Non
Angle de rotation maximal	95 °
Avec fonction de sécurité	Oui
Classe de protection (NEMA)	3
Classe de protection (IP)	IP54
Puissance électrique absorbée maximale	7 A
Température ambiante (min)	-30 °C
Température ambiante (max)	50 °C

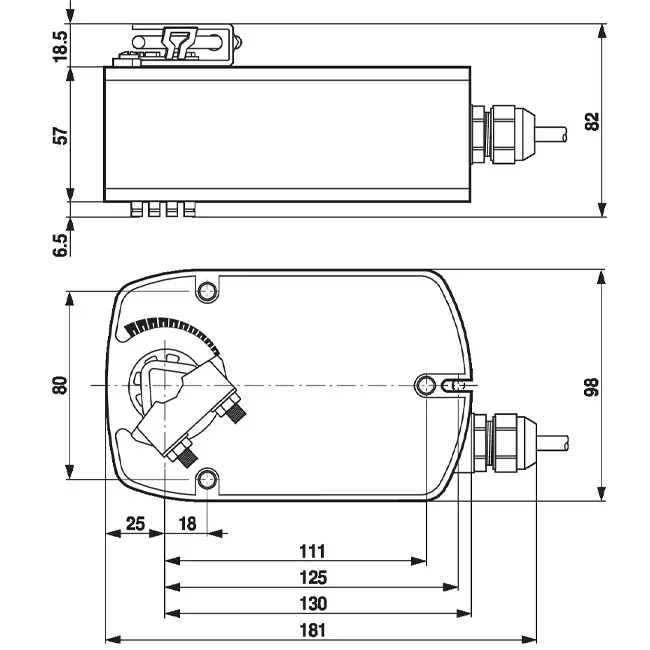

Hauteur	85 mm
Largeur	130 mm
Profondeur	300 mm
Antidéflagration	Non
Matériau du boîtier	Plastique
Adapté aux vannes	Non
