Belimo servomoteur de vanne à modulation avec retour par ressort 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

Actionneur de vanne modulant Belimo avec ressort de rappel 24V - 2-10V - MP-Bus - 4 Nm - LF24-SR

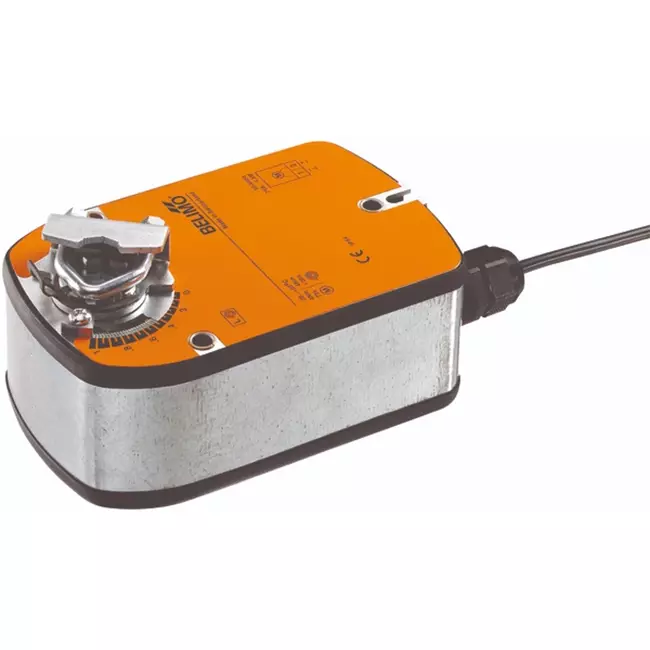

Le Belimo LF24-SR est un actionneur de vanne polyvalent avec ressort de rappel conçu pour commander des sections de volets d’air dans les installations techniques des bâtiments. L’actionneur est piloté par un signal 2-10 V et renvoie également une position de retour 2-10 V au régulateur ou à la commande en cascade. Sur la base d’un signal de mesure externe, par exemple d’un capteur surveillant une grandeur pertinente telle que la température, la pression ou la qualité de l’air, un signal de commande est généré pour ajuster la position de la vanne. En plus du pilotage modulant, l’actionneur prend en charge les commandes tout-ou-rien, à 3 points ainsi que la communication via MP-Bus, ce qui le rend adapté tant aux systèmes simples que complexes d’automatisation des bâtiments. En cas de coupure d’alimentation, la vanne revient automatiquement à la position de sécurité grâce à l’énergie du ressort. Le temps de course du moteur est réglable entre 75 et 300 secondes, et le retour par ressort repositionne la vanne en moins de 20 secondes. Avec un couple de 4 Nm, une consommation au repos de seulement 0,8 W et un niveau sonore exceptionnellement bas de 36 dB(A), cet actionneur convient aux petites constructions de vanne dans les installations tertiaires et résidentielles.

Avantages et fonctionnalités

• Plusieurs modes de fonctionnement : L’actionneur supporte la modulation (2–10 V), ouverture/fermeture, 3 points ainsi que la commande communicante MP-Bus, permettant à un seul actionneur d’être utilisé dans divers scénarios de régulation sans matériel supplémentaire.
• Communication MP-Bus : Jusqu’à 16 actionneurs peuvent être pilotés via un seul câble à 3 conducteurs partagé, ce qui réduit considérablement les coûts de câblage et le temps d’installation.
• Retour de position 2–10 V : Envoie électriquement la position actuelle de la vanne pour des applications dans des systèmes de régulation en cascade ou dans un système de gestion technique du bâtiment (GTB).
• Retour automatique par ressort en cas de coupure de courant : La vanne revient en moins de 20 secondes à la position de sécurité, sans source d’énergie externe ni commande supplémentaire.
• Extrêmement silencieux : Avec un niveau sonore de seulement 36 dB(A), l’actionneur est idéal pour les environnements sensibles au bruit tels que bureaux, chambres d’hôtel et établissements de santé.
• Configuration via Belimo Assistant 2 : Les paramètres comme la plage de déplacement, le retour de position et le temps de course sont facilement ajustables via l’application Belimo Assistant 2 sur smartphone, tablette ou PC.
• Sens de mouvement réglable par montage L/R : Le sens de rotation du moteur et du ressort de rappel est défini lors du montage, offrant une flexibilité d’application pour diverses configurations de vannes.
• Sécurité contre les surcharges sans fin de course : L’actionneur s’arrête automatiquement à la butée mécanique, prévenant l’usure et simplifiant l’installation.
• Indice de protection IP54 : Protégé contre la poussière et les projections d’eau de toutes directions, assurant une résistance aux influences environnementales quotidiennes et une longue durée de vie.

Installation, maintenance et applications

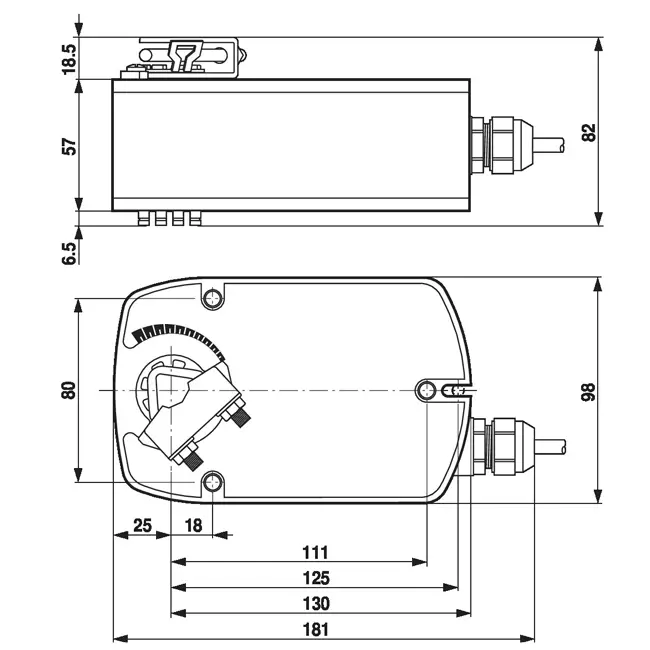

L’actionneur se monte directement sur l’axe de la vanne à l’aide de la bague de serrage universelle fournie, adaptée aux diamètres d’axe de 8 à 16 mm. L’axe doit mesurer au moins 84 mm de long, avec une sortie minimale de 20 mm. Une protection antivrillage livrée empêche tout déplacement de l’actionneur. Le sens de mouvement du moteur et du ressort de rappel est réglé par l’orientation du montage (L/R). L’angle de rotation est mécaniquement ajustable de 37 % à un maximum de 95 %. L’actionneur ne dispose pas d’un réglage manuel. La connexion électrique s’effectue via un câble fixe de 1 mètre avec quatre conducteurs de 0,75 mm². Cet actionneur est configurable via Belimo Assistant 2, sans maintenance, et adapté à la position modulante et communicante de petites sections de vanne d’air dans des unités de ventilation, des ventilo-convecteurs, des caissons de traitement d’air et des systèmes d’automatisation des bâtiments dans des installations tertiaires et résidentielles.
