Points positifs

Élément PT1000
Plage de mesure : -50 à +160°C
Longueur de prise : 300 mm
Degré de protection IP65

Capteur de température Belimo canal/immersion PT1000 300x6 mm - 01DT-1BR

Le capteur de température canal et immersion Belimo a été conçu pour mesurer les températures de l’air et de l’eau dans les installations HVAC. Associé à une sonde d’immersion, il peut également être utilisé dans des conduites. La sonde fixe en acier inoxydable et le boîtier assurent un montage stable et protégé. L’élément passif PT1000 convertit précisément la température mesurée en un signal de résistance traité par la régulation. Sur la base de cette valeur, l’installation est automatiquement pilotée pour garantir un contrôle climatique constant et efficace.

Avantages et fonctionnalités

Élément PT1000 : Assure une mesure de température précise et stable, largement compatible avec les systèmes de régulation courants.
Compatible air et eau : Utilisable dans les conduits d’air et, avec une sonde d’immersion, également dans les canalisations.
Sonde inox de 300 mm : Adaptée aux grands conduits d’air d’environ 600-1000 mm de largeur, la sonde atteignant le centre du conduit pour une mesure représentative.
Boîtier avec bornier : Dispose d’un compartiment de connexion protégé avec bornes enfichables pour une installation sûre et ordonnée.
Indice de protection IP65 : Protégé contre la poussière et les jets d’eau, adapté aux locaux techniques et environnements industriels.
Large plage de mesure : Mesure des températures de -50 à +160 °C, adaptée aux flux d’air et d’eau froids ou chauds.

Installation, maintenance et applications

Ce capteur convient pour une installation dans des conduits d’air et peut être associé à une sonde d’immersion pour les applications en canalisations. Un positionnement correct de la sonde garantit une mesure représentative de la température dans le fluide. Le boîtier permet une connexion sûre et ordonnée via un bornier. Grâce à sa conception passive, aucune alimentation électrique n’est requise. Ce capteur est utilisé dans les bâtiments tertiaires, résidentiels et les systèmes HVAC industriels où la mesure fiable de la température est essentielle.

Informations pratiques

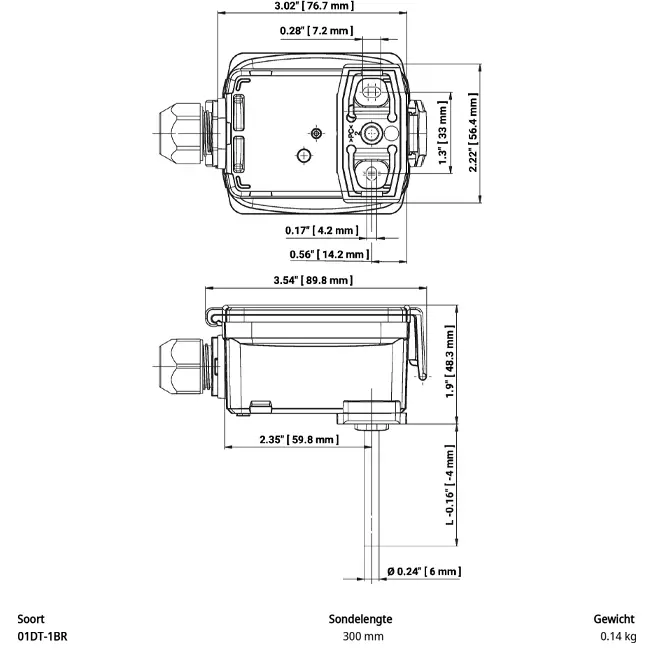

Le capteur est équipé d’une sonde en acier inoxydable de 300 mm de longueur et 6 mm de diamètre, permettant des mesures plus profondes dans le fluide. Le boîtier est en plastique robuste et comprend un presse-étoupe avec décharge de traction pour une connexion fiable. L’élément PT1000 transmet directement le signal de résistance au contrôleur. Cette version est adaptée aux applications en canalisation comme en conduit, nécessitant un montage robuste et une mesure stable.

Marque	Belimo
Categorie	Capteurs & régulateurs
GTIN	7630498100260
Code fournisseur	01DT-1BR
Numéro d'article	23010037

Spécifications

Code de la catégorie	101
Avec matériau de fixation	Oui
Montage mural	Non
Adapté à un montage au plafond	Non
Adapté à une fixation sur profilé	Oui
Montage de tube possible	Oui
Adapté à l'air	Oui
Adapté aux liquides	Oui
Adapté aux gaz	Oui
Avec boîtier	Oui
Élément de capteur à l'intérieur du boîtier	Non
Élément de capteur à l'extérieur du boîtier	Oui
Câble fixe vers capteur	Non
Longueur du capteur	300 mm
Longueur d'insertion	300 mm
Élément de capteur de diamètre	6 mm
Matériau de l'élément	Acier inoxydable
Technologie	Autre
Mesure de température active	Non
Mesure passive de la température	Oui
Mesure de la température moyenne	Non
Nombre de points de mesure	1
Mesure du CO1	Non
Mesure des COV	Non
Mesure de l'humidité relative de l'air	Non
Mesure de l'humidité absolue de l'air	Non
Mesure de l'enthalpie	Non
Mesure du point de rosée	Non
Mesure des particules (PM)	Non
Plage de mesure de la température (min)	-50 °C
Plage de mesure de la température (max)	160 °C
Nombre de plages de mesure	1
Paramétrage offset possible	Non
Représentation de tendance	Non
Mémorisation possible des défaillances	Non
Type de capteur	Pt1000
Type d'alimentation électrique	Sans
Finition du raccordement électrique	Raccordement par borne à ficher
Avec protection contre l'inversion de polarité	Non
Nombre de signaux de sortie	1
Température ambiante (min)	-35 °C
Température ambiante (max)	50 °C
Antidéflagration	Non
Classe de protection (IP)	IP65
Couleur du boîtier	Orange
Compatible avec Apple HomeKit	Non
Compatible avec Google Assistant	Non
Compatible avec Amazon Alexa	Non
Compatible IFTTT	Non
Lieu d'utilisation	Tube / conduit d'immersion
