Points positifs

Élément PT1000
Plage de mesure : -50 à +160°C
Longueur de prise : 100 mm
Degré de protection IP65

Capteur de température de gaine / immersion Belimo PT1000 100x6 mm - 01DT-1BL

Le capteur de température de gaine et d’immersion Belimo a été conçu pour mesurer les températures de l’air et de l’eau dans les installations HVAC. Le capteur est utilisé dans les conduits d’air et peut, en combinaison avec une douille d’immersion, également être employé dans les tuyauteries. La sonde en acier inoxydable rigide ainsi que le boîtier assurent un montage stable et protégé. L’élément passif PT1000 convertit avec précision la température mesurée en un signal de résistance traité par la régulation. Cette valeur mesurée sert ensuite à piloter automatiquement l’installation afin d’assurer un contrôle climatique constant et efficace.

Avantages et fonctions

Élément PT1000 : garantit une mesure de température précise et stable, compatible avec la plupart des systèmes de régulation courants.
Convient pour l’air et l’eau : utilisable dans les conduits d’air et, associé à une douille d’immersion, également dans les applications de tuyauterie.
Sonde inox de 100 mm : adaptée aux gaines d’air d’environ 200 à 400 mm de largeur, la sonde atteint le centre du conduit pour une mesure représentative.
Bornier enfichable : assure un raccordement électrique rapide et sécurisé, facilitant montage et maintenance.
Indice de protection IP65 : protégé contre la poussière et les jets d’eau, adapté aux locaux techniques et environnements industriels.
Large plage de mesure : mesure des températures de -50 à +160 °C, adaptée aux flux d’air et d’eau froids comme chauds.

Installation, maintenance et applications

Le capteur est conçu pour être monté dans les conduits d’air et peut aussi être utilisé dans les tuyauteries avec une douille d’immersion. Un positionnement correct de la sonde garantit une mesure représentative de la température dans le fluide. Le boîtier permet un raccordement sûr et clair via un bornier enfichable. Grâce à sa conception passive, aucun alimention électrique n’est nécessaire. Le capteur est utilisé dans le tertiaire, l’habitat et les systèmes HVAC industriels où une mesure de température fiable est indispensable.

Informations pratiques

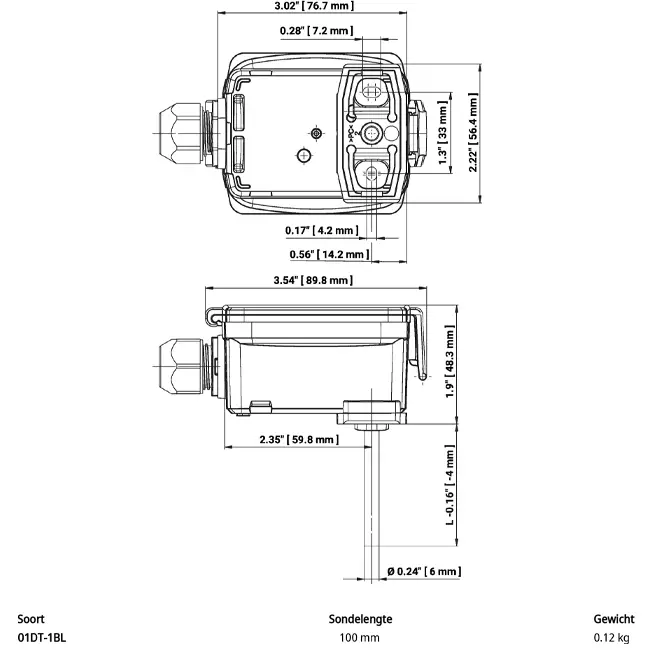

La sonde est équipée d’un détecteur en acier inoxydable de 100 mm de longueur et 6 mm de diamètre. Le boîtier comprend un bornier enfichable et un presse-étoupe avec système de freinage de câble garantissant un raccordement fiable. L’élément PT1000 transmet directement le signal de résistance au contrôleur. Cette version convient aussi bien aux applications en conduits qu’en tuyauteries nécessitant un montage robuste et une mesure stable.

Marque	Belimo
Categorie	Capteurs & régulateurs
GTIN	7630498100239
Code fournisseur	01DT-1BL
Numéro d'article	23010036

Spécifications

Code de la catégorie	101
Avec matériau de fixation	Oui
Montage mural	Non
Adapté à un montage au plafond	Non
Adapté à une fixation sur profilé	Oui
Montage de tube possible	Oui
Adapté à l'air	Oui
Adapté aux liquides	Oui
Adapté aux gaz	Oui
Avec boîtier	Oui
Élément de capteur à l'intérieur du boîtier	Non
Élément de capteur à l'extérieur du boîtier	Oui
Câble fixe vers capteur	Non
Longueur du capteur	100 mm
Longueur d'insertion	100 mm
Élément de capteur de diamètre	6 mm
Matériau de l'élément	Acier inoxydable
Technologie	Autre
Mesure de température active	Non
Mesure passive de la température	Oui
Mesure de la température moyenne	Non
Nombre de points de mesure	1
Mesure du CO1	Non
Mesure des COV	Non
Mesure de l'humidité relative de l'air	Non
Mesure de l'humidité absolue de l'air	Non
Mesure de l'enthalpie	Non
Mesure du point de rosée	Non
Mesure des particules (PM)	Non
Plage de mesure de la température (min)	-50 °C
Plage de mesure de la température (max)	160 °C
Nombre de plages de mesure	1
Paramétrage offset possible	Non
Représentation de tendance	Non
Mémorisation possible des défaillances	Non
Type de capteur	Pt1000
Type d'alimentation électrique	Sans
Finition du raccordement électrique	Raccordement par borne à ficher
Avec protection contre l'inversion de polarité	Non
Nombre de signaux de sortie	1
Humidité ambiante max. (sans condensation)	95 %
Température ambiante (min)	-35 °C
Température ambiante (max)	50 °C
Antidéflagration	Non
Classe de protection (IP)	IP65
Couleur du boîtier	Orange
Compatible avec Apple HomeKit	Non
Compatible avec Google Assistant	Non
Compatible avec Amazon Alexa	Non
Compatible IFTTT	Non
Lieu d'utilisation	Tube / conduit d'immersion
