Points positifs

Coude compact à 90
Faible perte de pression

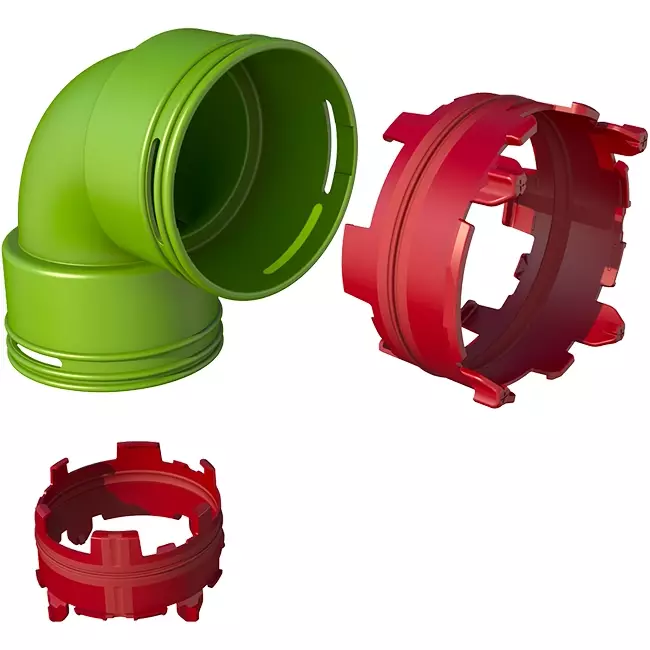

Anneaux Click-Seal inclus
Assemblage sans outil

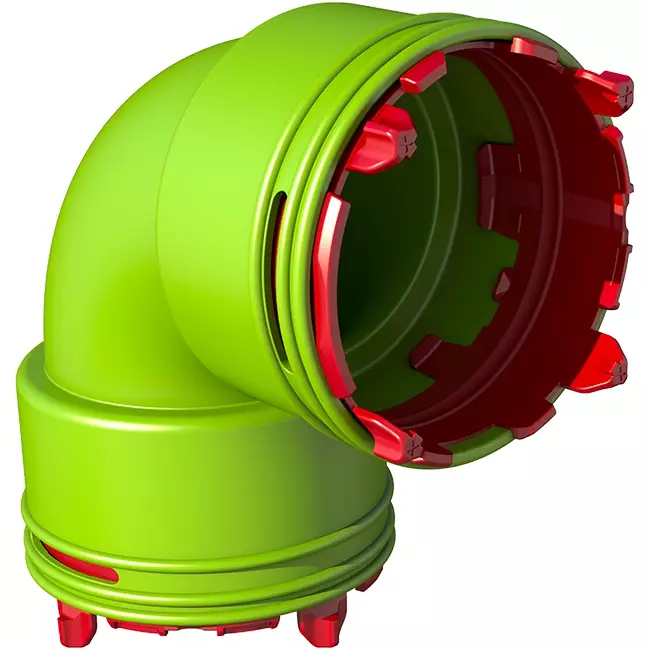

Coude 90° Air Excellent 48C Ubbink

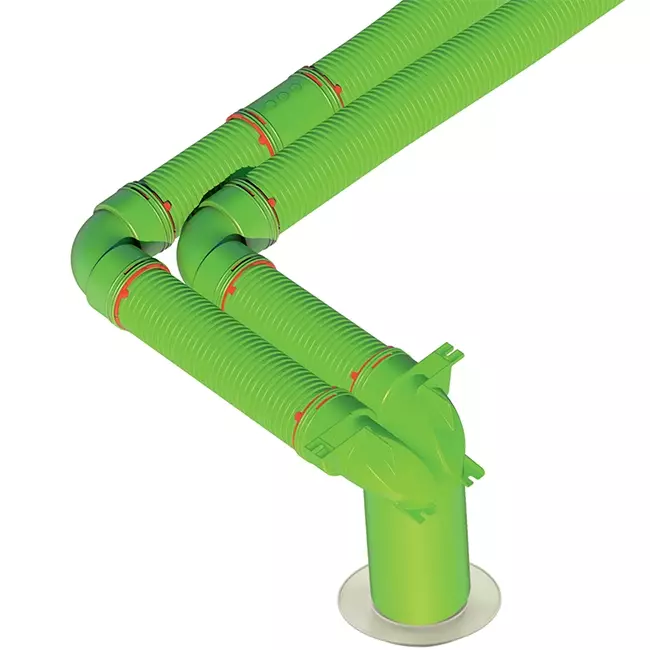

Le coude 90° Air Excellent 48C est utilisé pour connecter deux conduits 48C à angle droit. Ce coude est appliqué lorsque le parcours du conduit doit changer de direction dans un plancher, un mur ou un plafond, sans compromettre l’étanchéité à l’air ni les performances du système. Grâce aux joints Click-Seal 48C fournis, vous réalisez un montage rapide et sans outil.

Avantages et fonctions

Changement de direction à 90° sans fuite : Vous créez un coude rigide et stable dans le trajet du conduit grâce à un seul élément intégré.
Connexion étanche à l’air : Les joints Click-Seal garantissent une étanchéité fiable et minimisent les fuites d’air.
Perte de charge maîtrisée : Avec une valeur zeta de 0,9 aussi bien en soufflage qu’en extraction, la résistance ajoutée au système reste contrôlée.
Antistatique et antimicrobien : La conception favorise une distribution hygiénique de l’air et réduit l’accumulation de poussière.

Performances en pratique

Un coude bien conçu évite les turbulences inutiles et la surcharge du ventilateur. À un débit d’air de 50 m³/h, la perte de charge est d’environ 5,2 Pa pour une seule connexion. En utilisation avec deux connexions, la perte de charge par conduit est nettement inférieure, offrant une plus grande flexibilité dans la conception du système de ventilation.

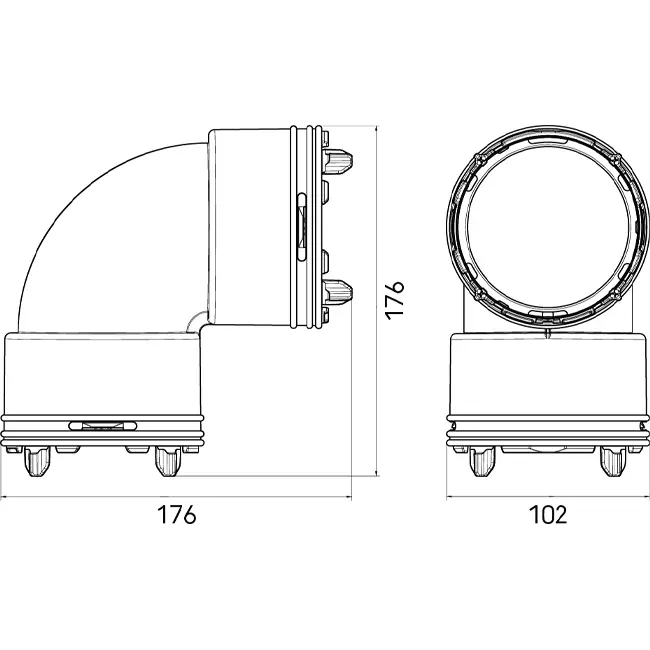

Le coude supporte des températures de -20 °C à 60 °C et répond à la classe de réaction au feu Euroclasse E. Avec des dimensions de 176 x 176 mm et une hauteur de 102 mm, cet élément s’intègre facilement dans des espaces d’installation compacts. Son poids d’environ 0,135 kg garantit un montage stable et confortable.

Installation et entretien

Le coude se place directement entre deux conduits 48C et se verrouille par un simple clic. Sans nécessité de mastic ou de ruban, vous travaillez plus rapidement et de manière plus constante sur le chantier. L’étanchéité mécanique reste durable et nécessite peu d’entretien tout au long de la durée de vie du système de ventilation.

Avec ce coude à 90°, vous réalisez un changement de direction compact, étanche à l’air et techniquement fiable au sein du système de conduits Air Excellent.
