Points positifs

Acier galvanisé Sendzimir
Classe d'étanchéité à l'air C
Pour conduits d’air rectangulaires
Dimensions de conduits jusqu’à 999

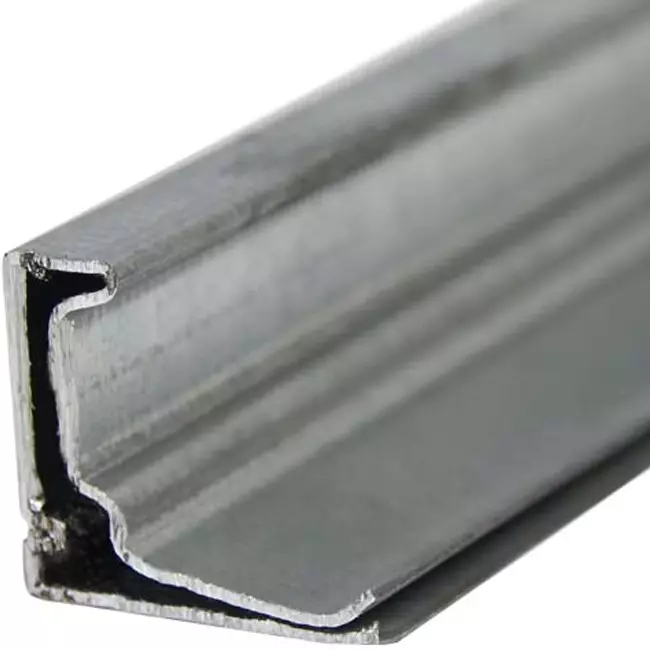

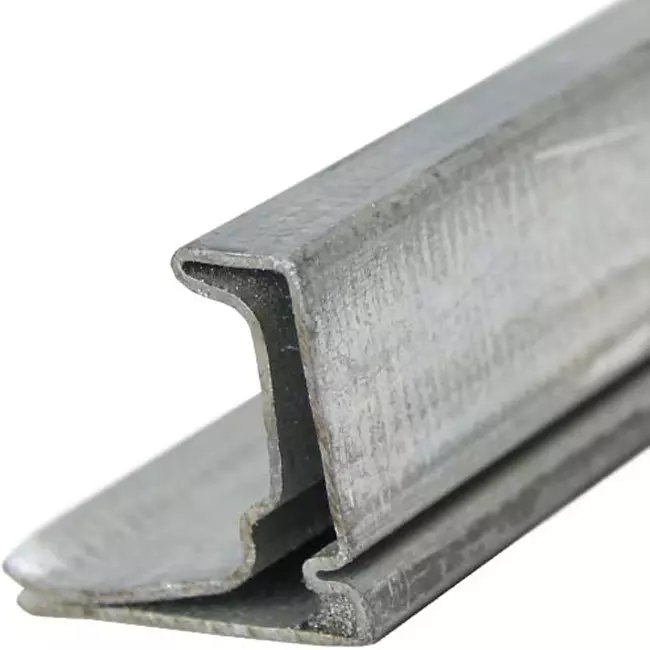

Profilé à bride Seal SB20 – 1 m

Le profilé à bride Seal SB20 (1 mètre) d’Econox est spécialement conçu pour une utilisation en tant qu’élément de liaison transversale pour conduits d’air rectangulaires. Ce profilé est fabriqué en acier galvanisé Sendzimir de haute qualité, garantissant une excellente résistance à la corrosion et une longue durée de vie. Cela le rend parfaitement adapté à diverses applications dans les systèmes de ventilation et de traitement d’air.

Avantages et fonctionnalités

Acier galvanisé Sendzimir : Offre une protection optimale contre la corrosion et une longévité sans entretien.
Montage facile : Doté d’une forme profilée permettant une fixation rapide avec des poinçons, vis Parker ou rivets pop.
Large champ d’application : Convient à différents conduits d’air rectangulaires dans les systèmes de ventilation, de traitement d’air et HVAC.
Praticité : Grâce aux méthodes de fixation simples, adapté aussi bien à une installation professionnelle qu’à l’auto-installation.
Connexion étanche des conduits : Conçu pour assurer une étanchéité fiable et durable entre les conduits d’air.

Installation

Le profilé à bride se fixe directement au conduit d’air au moyen de poinçons, soudure par points, vis Parker ou rivets pop. Les liaisons transversales sont assemblées à l’aide de serre-joints ou de bandes de recouvrement, en maintenant un entraxe maximum de 500 mm. Les angles sont montés avec des boulons et écrous galvanisés, par exemple un boulon à pas de vis M8x25 mm combiné à un écrou hexagonal M8, pour une connexion solide et durable. Pour une liaison transversale complète, des équerres de bride SB20 sont nécessaires, et une bande d’étanchéité peut être posée entre les liaisons transversales afin d’améliorer l’étanchéité à l’air.

Applications et utilisation

Le profilé à bride SB20 est généralement utilisé pour des dimensions de conduit allant jusqu’à 999 mm. Pour des largeurs ou hauteurs supérieures à 999 mm, il est recommandé de passer au profilé à bride SB30, adapté aux dimensions de conduits plus grandes et plus lourdes. Ce profilé convient aux systèmes de ventilation, aux caissons de traitement d’air et aux installations HVAC.
