Points positifs

Pour l'approvisionnement
Aluminium extrudé
Effet Coanda
Flux d'air horizontal et vertical

Grille linéaire en aluminium avec 4 volets réglables – 500 mm – RAL 9005

La grille linéaire Econox est fabriquée en aluminium extrudé et conçue pour une installation dans des plafonds ou des murs hauts. La grille possède quatre rangées de lamelles et des déflecteurs intégrés et réglables, permettant un débit d’air à la fois horizontal et vertical. Grâce à son design utilisant l’effet Coanda, l’air se diffuse uniformément le long du plafond, assurant une distribution d’air confortable et sans courants d’air dans des espaces tels que bureaux, magasins, restaurants et hôtels.

Informations pratiques

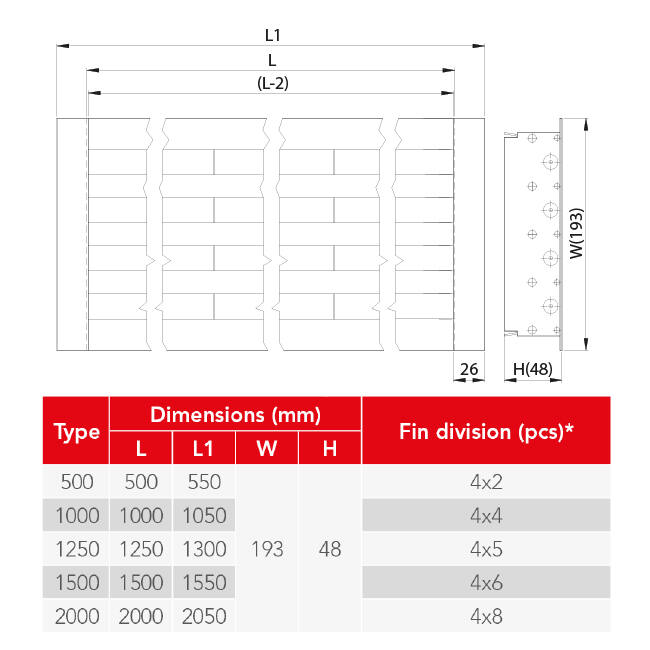

La grille linéaire est équipée de quatre rangées de lamelles (quatre zones de fente) et mesure 500 mm de longueur. La hauteur de la grille est d’environ 48 mm et sa profondeur d’environ 193 mm. Le cadre ainsi que les lamelles sont en aluminium, revêtus par poudre selon les teintes RAL 9010, 9016 ou 9005.

Installation et applications

La grille linéaire peut être installée individuellement ou en rangées continues. Pour une distribution optimale de l’air et une réduction du bruit, la grille doit être raccordée à un plénum adapté. La grille linéaire est fixée directement dans le profilé du plafond ou du mur, et les déflecteurs peuvent être réglés manuellement après installation pour orienter le flux d’air selon les besoins.

Marque	Econox
Categorie	Grilles de soufflage avec lames réglables
GTIN	8719544331458
Code fournisseur	79000437
Numéro d'article	79000437

Spécifications

Code de la catégorie	59
Matériau	Aluminium
Sans plénum	Oui
Nombre de raccordements	1
Raccordement	Autre
Longueur frontale	550 mm
Largeur frontale	193 mm
Hauteur d'encastrement	48 mm
Nombre de fentes	4
Avec bord de couvercle	Oui
Sans cadre à bride	Non
Avec réglage du volume	Non
Échantillon d'air réglable	Oui
Longueur de la boîte à bornes	500 mm
