Points positifs

Pour l'approvisionnement
Aluminium extrudé
Effet Coanda
Flux d'air horizontal et vertical

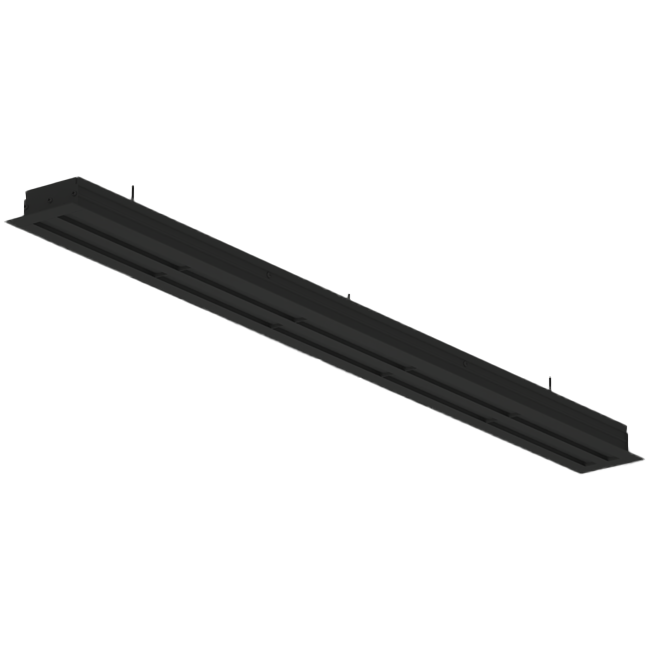

Grille linéaire en aluminium avec 3 volets réglables – 500 mm – RAL 9005

La grille linéaire Econox est fabriquée en aluminium extrudé et conçue pour une installation en plafonds ou murs hauts. La grille est équipée de trois rangées de lamelles et de déflecteurs réglables intégrés permettant un débit d’air à la fois horizontal et vertical. Grâce à son design utilisant l’effet Coanda, l’air se répartit uniformément le long du plafond, assurant une diffusion confortable et sans courants d’air dans des espaces tels que bureaux, commerces, restaurants et hôtels.

Informations pratiques

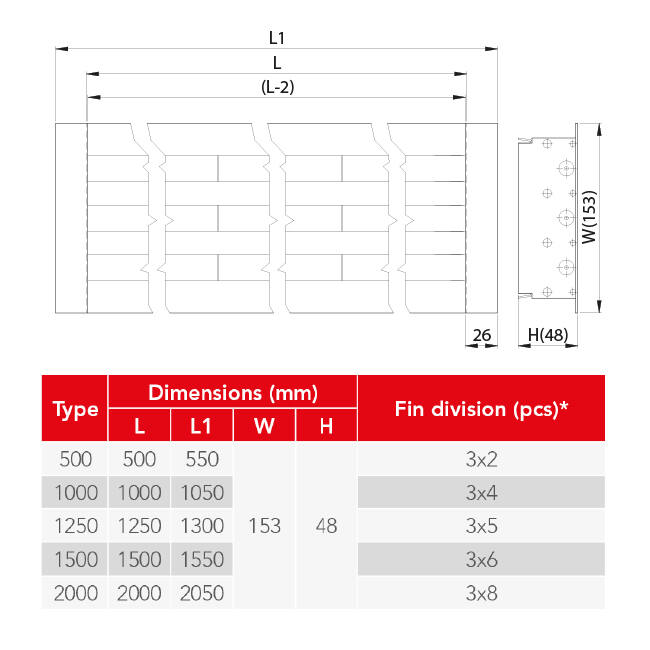

La grille linéaire comporte trois rangées de lamelles (trois zones de fentes) et mesure 500 mm de long. La hauteur de la grille est d’environ 48 mm et la profondeur d’environ 153 mm. Le cadre ainsi que les lamelles sont en aluminium avec une finition en peinture poudre RAL 9010, 9016 ou 9005.

Installation et applications

La grille linéaire peut être installée individuellement ou en rangées continues. Pour une diffusion optimale de l’air et une atténuation sonore efficace, la grille doit être raccordée à un plénum adapté. La grille linéaire se fixe directement dans le profilé de plafond ou de mur; les déflecteurs peuvent être réglés manuellement après l’installation pour orienter le flux d’air selon les besoins.

Marque	Econox
Categorie	Grilles de soufflage avec lames réglables
GTIN	8719544331403
Code fournisseur	79000432
Numéro d'article	79000432

Spécifications

Code de la catégorie	59
Matériau	Aluminium
Sans plénum	Oui
Nombre de raccordements	1
Raccordement	Autre
Longueur frontale	550 mm
Largeur frontale	153 mm
Hauteur d'encastrement	48 mm
Nombre de fentes	3
Avec bord de couvercle	Oui
Sans cadre à bride	Non
Avec réglage du volume	Non
Échantillon d'air réglable	Oui
Longueur de la boîte à bornes	500 mm
