Points positifs

Pour l'approvisionnement
Aluminium extrudé
Effet Coanda
Flux d'air horizontal et vertical

Grille linéaire en aluminium avec 2 volets réglables – 1500 mm – RAL 9016

La grille linéaire Econox est fabriquée en aluminium extrudé et conçue pour une installation au plafond ou sur des murs hauts. La grille est équipée de deux rangées de lamelles et de déflecteurs intégrés et réglables, permettant un débit d’air à la fois horizontal et vertical. Grâce à la conception avec effet Coanda, l’air se diffuse uniformément le long du plafond, assurant une distribution confortable et sans courant d’air dans des espaces tels que bureaux, commerces, restaurants et hôtels.

Informations pratiques

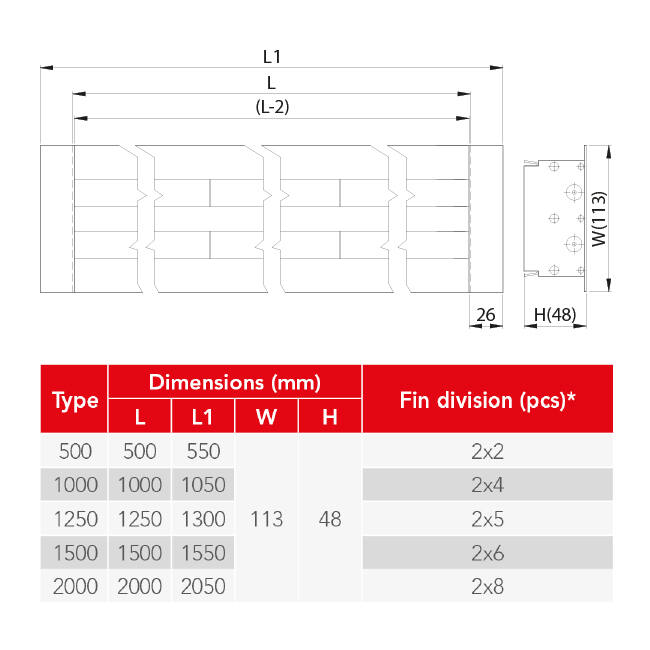

La grille linéaire comporte deux rangées de lamelles (deux zones à fente) et possède une longueur de 1500 mm. La hauteur de la grille est d’environ 48 mm et la profondeur d’environ 113 mm. Le cadre ainsi que les lamelles sont en aluminium et revêtus d’une couche de peinture poudre aux teintes RAL 9010, 9016 ou 9005.

Installation et applications

La grille linéaire peut être installée individuellement ou en rangées continues. Pour une répartition optimale de l’air et une atténuation acoustique, la grille doit être raccordée à un plénum approprié. La grille linéaire se fixe directement sur le profilé de plafond ou de mur, et les déflecteurs peuvent être réglés manuellement après l’installation pour orienter le flux d’air selon les besoins.

Marque	Econox
Categorie	Grilles de soufflage avec lames réglables
GTIN	8719544331182
Code fournisseur	79000410
Numéro d'article	79000410

Spécifications

Code de la catégorie	59
Matériau	Aluminium
Sans plénum	Oui
Nombre de raccordements	1
Raccordement	Autre
Longueur frontale	1550 mm
Largeur frontale	113 mm
Hauteur d'encastrement	48 mm
Nombre de fentes	2
Avec bord de couvercle	Oui
Sans cadre à bride	Non
Avec réglage du volume	Non
Échantillon d'air réglable	Oui
Longueur de la boîte à bornes	1500 mm
