Points positifs

Élément Ni1000TK5000
Plage de mesure : -50 à +160°C
Longueur de prise : 100 mm
Classe de protection IP65

Capteur de température de conduit/sonde plongeante Belimo Ni1000TK5000 100x6 mm - 01DT-1DL

Le capteur de température pour conduit et sonde plongeante Belimo a été conçu pour mesurer les températures d’air et d’eau dans les installations HVAC et peut, en combinaison avec une sonde plongeante, également être utilisé dans les tuyauteries. La sonde et le boîtier en acier inoxydable assurent un montage stable et protégé. L’élément passif Ni1000TK5000 convertit avec précision la température mesurée en un signal de résistance traité par la régulation. Sur la base de cette valeur mesurée, l’installation est automatiquement commandée afin d’assurer un contrôle climatique constant et efficace.

Avantages et fonctionnalités

Élément Ni1000TK5000 : Adapté à la mesure de température dans les systèmes de régulation utilisant la caractéristique Ni1000.
Convient pour l’air et l’eau : Applicable dans les conduits d’air et, en association avec une sonde plongeante, également dans des applications tuyauteries.
Sonde inox de 100 mm : Convient aux conduits d’air d’environ 200 à 400 mm de large, la sonde atteignant le centre du conduit pour une mesure représentative.
Boîtier avec bornier : Équipé d’un espace de raccordement protégé avec un bornier enfichable pour une installation sûre et claire.
Indice de protection IP65 : Protégé contre la poussière et les jets d’eau, adapté aux applications en locaux techniques et environnements industriels.
Large plage de mesure : Mesure des températures de -50 à +160°C, adapté aux flux d’air et d’eau froids ou chauds.

Installation, entretien et applications

Le capteur est conçu pour un montage dans des conduits d’air et peut aussi être utilisé dans des tuyauteries avec une sonde plongeante. Un positionnement correct de la sonde garantit une mesure représentative de la température dans le milieu. Le boîtier permet un raccordement sûr et ordonné via un bornier. En raison de sa conception passive, aucune alimentation n’est nécessaire. Ce capteur est utilisé dans les bâtiments tertiaires, résidentiels et les systèmes HVAC industriels où une mesure de température fiable est exigée.

Informations pratiques

Le capteur est équipé d’une sonde en acier inoxydable de 100 mm de longueur et 6 mm de diamètre, offrant une profondeur d’insertion appropriée pour une mesure fiable de la température dans le conduit ou le fluide. Le boîtier est fabriqué en plastique résistant aux chocs et dispose d’un presse-étoupe avec décharge de traction pour un raccordement fiable. L’élément Ni1000TK5000 transmet directement le signal de résistance au contrôleur. Cette version convient aussi bien aux applications en canalisation qu’en conduits, nécessitant un montage robuste et une mesure stable.

Marque	Belimo
Categorie	Capteurs & régulateurs
GTIN	7630498100345
Code fournisseur	01DT-1DL
Numéro d'article	23010039

Spécifications

Code de la catégorie	101
Avec matériau de fixation	Oui
Montage mural	Non
Adapté à un montage au plafond	Non
Adapté à une fixation sur profilé	Oui
Montage de tube possible	Oui
Adapté à l'air	Oui
Adapté aux liquides	Oui
Adapté aux gaz	Non
Avec boîtier	Oui
Fixation du couvercle	Vissé
Élément de capteur à l'intérieur du boîtier	Non
Élément de capteur à l'extérieur du boîtier	Oui
Câble fixe vers capteur	Non
Longueur du capteur	100 mm
Longueur d'insertion	100 mm
Élément de capteur de diamètre	6 mm
Matériau de l'élément	Acier inoxydable
Technologie	Autre
Mesure de température active	Non
Mesure passive de la température	Oui
Mesure de la température moyenne	Non
Nombre de points de mesure	1
Mesure du CO1	Non
Mesure des COV	Non
Mesure de l'humidité relative de l'air	Non
Mesure de l'humidité absolue de l'air	Non
Mesure de l'enthalpie	Non
Mesure du point de rosée	Non
Mesure des particules (PM)	Non
Plage de mesure de la température (min)	-50 °C
Plage de mesure de la température (max)	160 °C
Nombre de plages de mesure	1
Paramétrage offset possible	Non
Représentation de tendance	Non
Mémorisation possible des défaillances	Non
Type de capteur	Ni1000 TK5000
Potentiomètre avec bouton de réglage	Non
Protocole pris en charge pour BACnet	Non
Protocole pris en charge pour Modbus	Non
Protocole pris en charge pour MP (multipoint)	Non
Protocole pris en charge pour KNX	Non
Technologie LoRa	Non
NFC (Near Field Communication)	Non
Bluetooth	Non
Compatible WiFi	Non
Bouton poussoir de mise en veille	Non
Sans fil	Non
Avec affichage	Non
Type d'alimentation électrique	Sans
Finition du raccordement électrique	Bornier
Avec protection contre l'inversion de polarité	Non
Humidité ambiante max. (sans condensation)	95 %
Température ambiante (min)	-35 °C
Température ambiante (max)	50 °C
Antidéflagration	Non
Classe de protection (IP)	IP65

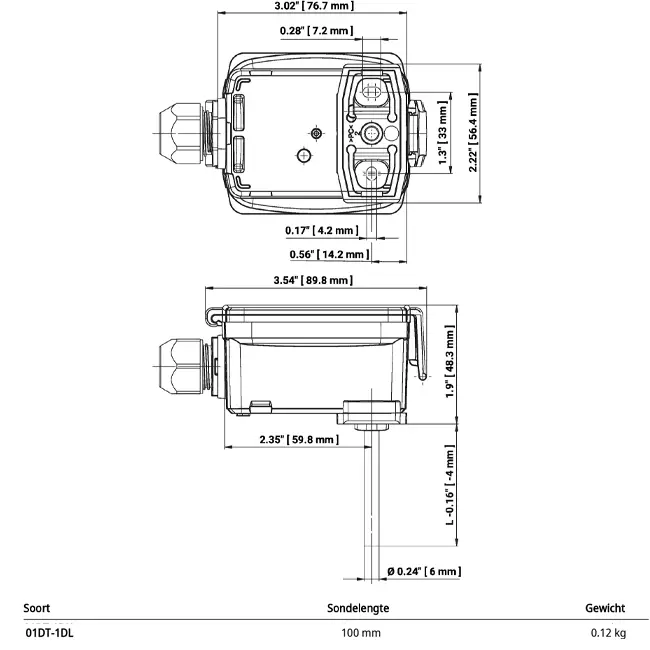

Hauteur du boîtier	56.4 mm
Largeur du boîtier	76.7 mm
Profondeur du boîtier	89.8 mm
Couleur du boîtier	Orange
Compatible avec Apple HomeKit	Non
Compatible avec Google Assistant	Non
Compatible avec Amazon Alexa	Non
Compatible IFTTT	Non
Lieu d'utilisation	Tube / conduit d'immersion
