Belimo room control module for CO₂, humidity and temperature - ePaper touch display - MP-Bus - P-22RTM-1800D-1

Module de commande d’ambiance Belimo pour CO₂, humidité et température - écran tactile ePaper - MP-Bus - P-22RTM-1800D-1

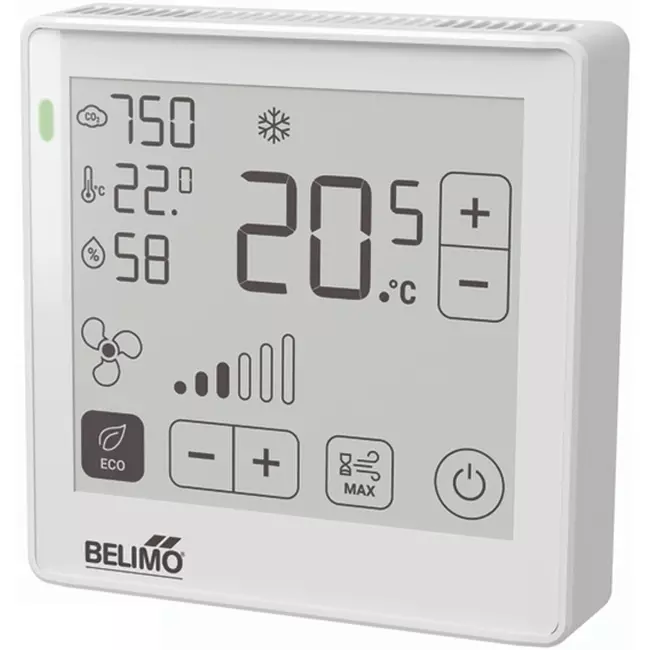

Le Belimo P-22RTM-1800D-1 est une module de commande d’ambiance (RAL 9003) destinée à la mesure simultanée du CO₂, de l’humidité relative et de la température dans les locaux, équipée d’un écran tactile ePaper intégré pour un affichage et une commande directe. L'écran à haut contraste (69 x 62 mm) reflète la lumière ambiante comme du papier, offrant une excellente lisibilité dans toutes les conditions d’éclairage, et se commande via des zones tactiles. Grâce à la communication MP-Bus et à ses trois sorties analogiques configurables, la module s’intègre parfaitement aux régulateurs existants d’autres fabricants. La mesure du CO₂ utilise une technologie NDIR à double canal, éliminant le besoin d’étalonnage régulier à l’air libre. La mise en service et la configuration s’effectuent aisément via l’application Belimo Assistant 2.

Avantages et fonctions

• Écran tactile ePaper : L’écran à haut contraste intégré affiche directement les valeurs mesurées et l’état du système sur le mur, permettant à l’utilisateur de régler la température désirée et la vitesse du ventilateur via les zones tactiles.
• Mesure triple dans un seul module : Cette module de commande d’ambiance mesure simultanément le CO₂ (0-2000 ppm), l’humidité relative (0-100 % HR) et la température (0-50 °C), réduisant ainsi les coûts de câblage et d’installation par rapport à l’utilisation de capteurs séparés.
• Technologie CO₂ NDIR double canal : Un canal de référence intégré corrige automatiquement la dérive de mesure qui survient avec tous les capteurs de CO₂ au fil du temps, évitant ainsi un étalonnage régulier à l’air libre, même en cas d’occupation 24/7.
• Communication MP-Bus : Jusqu’à 8 modules peuvent être connectés sur une seule MP-Bus, avec alimentation et communication via un seul câble, ce qui réduit significativement les coûts de câblage.
• Fonction feu tricolore CO₂ : La LED intégrée affiche visuellement la qualité de l’air en vert, jaune et rouge, offrant aux occupants une indication immédiate du besoin de ventilation de la pièce.
• Trois sorties analogiques configurables : Les trois sorties sont réglables sur 0-10 V, 2-10 V, 0-5 V ou 4-20 mA, rendant la module compatible avec quasiment tous les régulateurs existants.

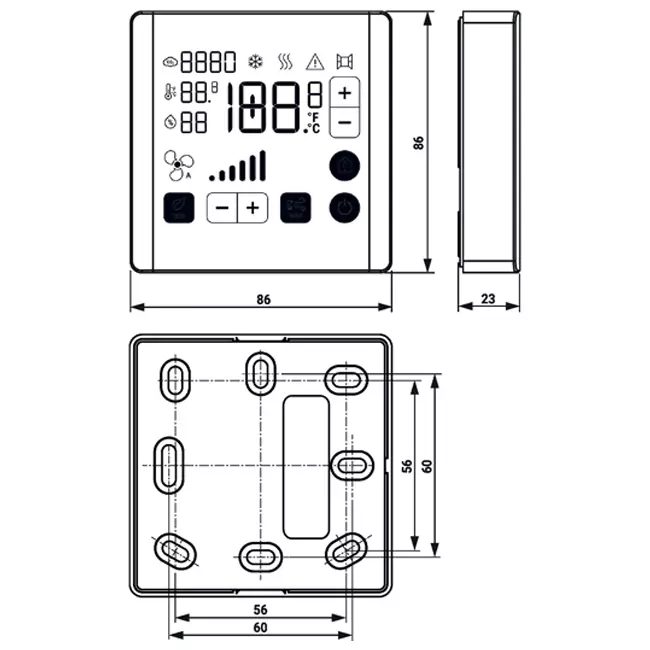

• Installation murale simple : Montage sur une boîte encastrée standard avec entrée de câble à l’arrière, au-dessus ou en dessous, permettant un passage de câbles visible ou caché dans le mur.

Installation, maintenance et applications

La module se fixe au mur à l’aide des vis fournies, de préférence à un endroit représentatif de la pièce, à l’abri de la lumière directe du soleil, des courants d’air et des sources de chaleur. Le raccordement électrique s’effectue via des bornes à ressort adaptées aux câbles de 0,2 à 2,5 mm². La configuration des plages de mesure, des sorties analogiques, du contenu de l’affichage et de la fonction feu tricolore CO₂ se réalise via l’application Belimo Assistant 2. Il est recommandé de recalibrer le capteur CO₂ après cinq ans d’utilisation. Cette module de commande d’ambiance est particulièrement adaptée pour la ventilation des bureaux, salles de réunion, classes, chambres d’hôtel et établissements de soins où la qualité de l’air, la gestion de l’humidité et la commande utilisateur sont essentielles.
