Points positifs

Câble de capteur de 6 mètres
Point de commutation -10 à +15°C
Commutable jusqu'à 16 A - 230 V AC
Classe de protection IP65

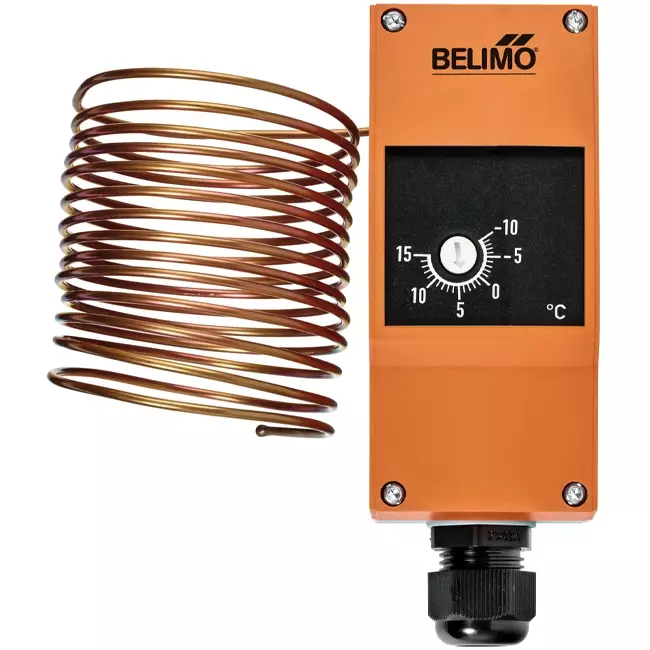

Surveillance antigel Belimo SPDT - AR - 6 mètres - 01ATS-1050B

Le Belimo 01ATS-1050B est un dispositif de surveillance antigel destiné aux systèmes de ventilation et de climatisation. Cet appareil contrôle la température des chauffe-eau et des chauffe-air, et protège les batteries de refroidissement et de chauffage contre les dommages dus au gel. Dès que la température dans le conduit descend en dessous du seuil réglé, l’interrupteur unipolaire à bascule (SPDT) se déclenche automatiquement, permettant ainsi de lancer une action de sécurité, comme la fermeture du registre d’air ou l’activation d’une alarme. La surveillance antigel Belimo bénéficie d’une fonction de réarmement automatique : dès que la température se rétablit suffisamment, l’appareil repasse en position initiale sans intervention manuelle.

Avantages et fonctionnalités

Câble capteur de 6 mètres : La longueur importante du câble couvre une large partie du conduit d’air, détectant ainsi efficacement les ponts thermiques locaux ou les refroidissements ponctuels, et prévenant les dégâts liés au gel.
Réarmement automatique : En cas de rétablissement de la température, le système reprend automatiquement son fonctionnement sans nécessiter d’entretien supplémentaire ni d’intervention manuelle.
Point de commutation réglable (-10 à +15°C) : La valeur souhaitée peut être facilement réglée sur place, la valeur par défaut étant fixée à 5°C.
Boîtier IP65 : Entièrement étanche à la poussière et protégé contre les projections d’eau, adapté à une utilisation dans des locaux techniques humides.
Haute capacité de commutation : L’interrupteur prend en charge une charge jusqu’à 16 A sous 230 V AC, garantissant un fonctionnement fiable.

Protection antigel efficace

La constante de temps du capteur est inférieure à 25 secondes à une vitesse d’air de 1 m/s dans le conduit. Cela signifie que la surveillance antigel réagit rapidement à une chute brutale de température et déclenche la protection à temps, avant la formation de condensation ou de givre dans la batterie de chauffage. L’hystérésis de 1,5 K empêche un comportement instable et évite que le système bascule continuellement autour du point de consigne.

Installation, maintenance et applications

Le dispositif de surveillance Belimo est fourni avec un kit de montage comprenant six supports pour une fixation aisée dans le conduit. Le câble du capteur est disposé en zigzag à travers la section du conduit afin de surveiller efficacement l’ensemble du flux d’air. Le raccordement s’effectue via des bornes à ressorts pouvant accueillir des conducteurs jusqu’à 2,5 mm², avec un presse-étoupe M20x1,5 pour des câbles d’un diamètre de 6 à 12 mm. Cette surveillance antigel est utilisée dans les centrales de chauffage et de ventilation, les unités de traitement d’air ainsi que sur les prises d’air extérieur dans le résidentiel et le tertiaire.
