Belimo channel sensor for humidity and temperature - Modbus RTU - probe 140 mm - 22DTH-15M

Marque : Belimo

-10%

Consultation du prix 385,20

346,68 -10%

Vous économisez 38,52

1 pièces en stock

La plus grande collection de France
Retour gratuit
Avis du client 9/10
Acheter en toute sécurité avec Trustedshops

Payez rapidement et en toute sécurité avec :

Points positifs

Double mesure
Plage de mesure T : -20 à +80°C
Modbus RTU
Classe de protection IP65

Capteur de conduit Belimo pour humidité et température - Modbus RTU - sonde 140 mm - 22DTH-15M

Le Belimo 22DTH-15M est un capteur de conduit conçu pour mesurer simultanément l'humidité relative et la température dans les conduits d'air. En plus de l'humidité relative, le signal de sortie peut être configuré pour l’humidité absolue, le point de rosée ou l'enthalpie. Le capteur dispose d’une communication Modbus RTU ainsi que de deux sorties analogiques intégrées (0-10 V). Grâce à son boîtier robuste IP65/NEMA 4X, il est adapté pour une utilisation dans des environnements exigeants. L’élément capteur capacitif en polymère avec filtre en maille d’acier inoxydable garantit une mesure stable et précise.

Avantages et fonctionnalités

Mesure multiple dans un seul capteur : Mesure simultanée de la température et de l'humidité, avec la possibilité de configurer le signal de sortie sur humidité relative, humidité absolue, point de rosée ou enthalpie, sans capteurs supplémentaires.
Communication Modbus RTU : Intégration facile dans les systèmes de gestion technique du bâtiment (GTB) et les régulateurs via l’interface RS-485 Modbus RTU, avec plages de mesure configurables via le bus.
Deux sorties analogiques : Les sorties intégrées sont réglables sur 0-5 V ou 0-10 V via un cavalier, rendant le capteur compatible avec presque tous les régulateurs existants.
Capteur capacitif en polymère avec filtre inox : L’élément capteur est protégé par un filtre en maille d’acier inoxydable, augmentant la durabilité et la stabilité de la mesure dans les applications de conduits.
Indice de protection IP65 / NEMA 4X : Entièrement protégé contre la poussière et les jets d'eau, adapté à une utilisation dans les locaux techniques et environnements industriels.
Large plage de mesure : Température réglable de -20 à +80°C et humidité de 0 à 100 % HR, ce qui permet d'utiliser ce capteur dans diverses applications HVAC.

Installation, maintenance et applications

Le capteur se monte dans la paroi du conduit d’air à l’aide de la bride de fixation fournie. La sonde de 140 mm s’insère suffisamment dans le conduit pour fournir une mesure représentative. Le raccordement électrique s’effectue par un bornier amovible (max. 2,5 mm²) avec presse-étoupe à décharge de traction. La configuration des plages de mesure et des signaux de sortie est possible via Modbus ou via l’application Belimo Duct Sensor Assistant en association avec la clé Bluetooth optionnelle. Ce capteur de conduit est adapté aux centrales de traitement d’air, conduits d’air et installations climatisées des bâtiments commerciaux et industriels nécessitant une mesure fiable de l’humidité et de la température.

Informations pratiques

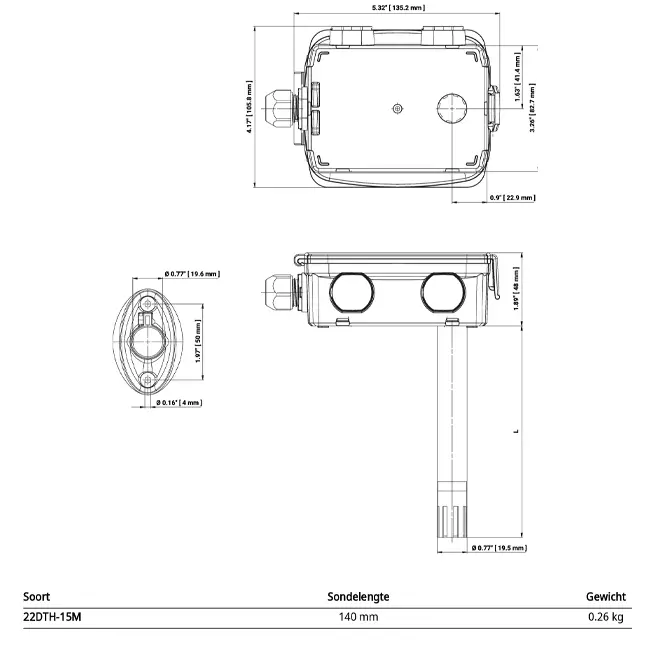

Le capteur est équipé d’une sonde de 140 mm de longueur et de 19,5 mm de diamètre, adaptée à une installation dans des conduits d’air standard. Le boîtier robuste orange est fabriqué en polycarbonate résistant aux UV avec une étanchéité en NBR et pèse 0,26 kg. La température du fluide ne doit pas dépasser 80 °C et la vitesse maximale d’écoulement de l’air est de 12 m/s. La tension nominale est AC/DC 24 V.

Marque	Belimo
Categorie	Capteurs & régulateurs
GTIN	7630498117909
Code fournisseur	22DTH-15M
Numéro d'article	23010048

Spécifications

Code de la catégorie	101
Avec matériau de fixation	Oui
Montage mural	Non
Adapté à un montage au plafond	Non
Adapté à une fixation sur profilé	Oui
Montage de tube possible	Non
Adapté à l'air	Oui
Adapté aux liquides	Non
Adapté aux gaz	Non
Avec boîtier	Oui
Fixation du couvercle	Vissé
Élément de capteur à l'intérieur du boîtier	Non
Élément de capteur à l'extérieur du boîtier	Oui
Câble fixe vers capteur	Non
Longueur du capteur	140 mm
Longueur d'insertion	140 mm
Élément de capteur de diamètre	19.5 mm
Matériau de l'élément	Acier inoxydable
Technologie	Capteur polymère capacitif
Mesure de température active	Oui
Mesure passive de la température	Non
Mesure de la température moyenne	Non
Nombre de points de mesure	1
Mesure du CO1	Non
Mesure des COV	Non
Mesure de l'humidité relative de l'air	Oui
Mesure de l'humidité absolue de l'air	Oui
Mesure de l'enthalpie	Oui
Mesure du point de rosée	Oui
Mesure des particules (PM)	Non
Plage de mesure de la température (min)	-20 °C
Plage de mesure de la température (max)	80 °C
Plage de mesure du point de rosée (min)	-20 %
Plage de mesure du point de rosée (max)	80 %
Nombre de plages de mesure	1
Paramétrage offset possible	Oui
Représentation de tendance	Non
Mémorisation possible des défaillances	Non
Type de capteur	Autre
Tolérance	2 %
Potentiomètre avec bouton de réglage	Non
Protocole pris en charge pour BACnet	Non
Protocole pris en charge pour Modbus	Oui
Protocole pris en charge pour MP (multipoint)	Non
Protocole pris en charge pour KNX	Non
Technologie LoRa	Non
NFC (Near Field Communication)	Non
Bluetooth	Oui
Compatible WiFi	Non
Bouton poussoir de mise en veille	Non
Sans fil	Non
Avec affichage	Non
Type d'alimentation électrique	Conducteur de raccordement secteur
Finition du raccordement électrique	Bornier
Tension d'alimentation assignée CA (min)	24 V
Tension d'alimentation assignée CA (max)	24 V
Tension d'alimentation assignée CC (min)	24 V
Tension d'alimentation assignée CC (max)	24 V
Nombre de signaux de sortie	2
Nombre de plages de sortie 0 V ... 5 V	2
Nombre de plages de sortie 0 V ... 10 V	2
Humidité ambiante max. (sans condensation)	95 %
Température ambiante (min)	-35 °C
Température ambiante (max)	50 °C
Antidéflagration	Non
Classe de protection (IP)	IP65
Hauteur du boîtier	105.8 mm
Largeur du boîtier	135.2 mm
Profondeur du boîtier	82.7 mm
Couleur du boîtier	Orange
Compatible avec Apple HomeKit	Non
Compatible avec Google Assistant	Non
Compatible avec Amazon Alexa	Non
Compatible IFTTT	Non
Lieu d'utilisation	Conduit
