Installation d’une VMC simple flux et conseils de montage

Lors de l'installation ou du remplacement d'une unité VMC simple flux, il arrive que certaines choses soient négligées. Trop de coudes dans les conduits, un interrupteur mal raccordé ou une unité VMC mal positionnée — ce sont des éléments qui influencent directement les performances de votre nouveau système VMC. Vous souhaitez installer vous-même une VMC simple flux, installer une unité VMC ou savoir comment la raccorder correctement ? Dans ce blog, vous trouverez tout sur l'installation et le raccordement d'une VMC simple flux. De la bonne position de montage et du raccordement du commutateur à 3 vitesses à l'isolation acoustique et aux conseils pour l'installation dans une maison ancienne ou un logement existant.

Dans ce blog, vous lirez notamment :

• Puis-je installer moi-même une VMC simple flux ?
• Où placer une unité VMC ?
• Comment raccorder le commutateur à 3 vitesses à une VMC simple flux ?
• Quels sont les raccordements d'une unité VMC ?
• Silencieux pour VMC simple flux
• Installer une VMC simple flux dans une maison ancienne ou un logement existant

Puis-je installer moi-même une VMC simple flux ?

Oui ! Pour certains, c'est même le projet DIY idéal. La VMC simple flux se rencontre principalement dans les logements existants et les bâtiments anciens — les constructions neuves sont de plus en plus souvent équipées d'une VMC double flux. En général, aucun outil spécial n'est nécessaire et le système est conçu pour un montage rapide. Ce à quoi il faut veiller, c'est une bonne répartition et longueur des gaines de ventilation, le nombre de coudes ainsi qu'un raccordement électrique correct. Dans les logements existants en particulier, l'installation demande un peu plus de temps et de préparation, car les gaines peuvent devoir passer par des murs, des planchers ou un vide sanitaire.

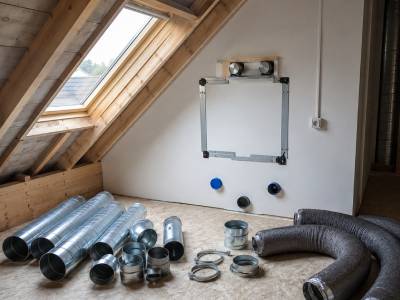

Où installer une VMC simple flux ?

L'emplacement de votre VMC simple flux doit idéalement être choisi le plus tôt possible dans le processus d'installation, car la position influence directement le tracé et la longueur des gaines de ventilation. Dans la plupart des cas, l'unité est installée dans les combles. Cela présente plusieurs avantages pratiques : l'espace y est généralement suffisant pour travailler confortablement, la distance jusqu'à la traversée de toiture ou de façade est courte, et la gaine vers la salle de bain à l'étage inférieur descend de haut en bas. Cette disposition réduit la résistance aéraulique (exprimée en Pascal), ce qui permet à l'unité de fonctionner plus silencieusement. Si une installation dans les combles n'est pas possible, un local technique, un placard de compteurs ou un vide sanitaire constituent des alternatives — choisissez dans tous les cas l'emplacement qui permet de garder la conduite d'évacuation vers l'extérieur aussi courte que possible.

Une VMC simple flux a toujours une seule direction de soufflage. Tenez-en toujours compte lors de l’emplacement ! Idéalement, la direction de soufflage pointe directement vers la sortie de toit ou une grille de façade. La plupart des unités VMC peuvent être montées de plusieurs façons :

• Au plafond — la position la plus courante, pratique dans les locaux techniques ;
• Au mur — une bonne alternative lorsque le montage au plafond n’est pas possible ;
• Au sol ou sur le plancher — applicable dans les pièces disposant d’une surface au sol suffisante ;
• Sur une paroi inclinée — pratique avec un toit incliné ou des combles.

Conseil : L’espace disponible est limité ? Optez alors pour une unité VMC plate ou compacte. Les positions de montage possibles pour votre modèle spécifique sont toujours indiquées dans le manuel d’installation.

Quels sont les raccordements d’une VMC simple flux ?

Une VMC simple flux possède deux types de raccordements : plusieurs raccordements côté logement et un raccordement fixe de soufflage vers l’extérieur. C’est une différence importante avec un système de ventilation double flux avec récupération de chaleur — avec une VMC simple flux, l’unité évacue uniquement l’air. L’air frais n’entre pas par l’unité, mais par des grilles dans les fenêtres ou par des interstices.

Raccordements côté logement

Les raccordements côté logement relient l’unité via des conduits aux bouches situées dans les pièces humides. Il s’agit par exemple de la salle de bains, des toilettes et de la cuisine. Un conduit de ventilation revient vers l’unité depuis chaque pièce. Les raccordements non utilisés doivent toujours être fermés avec un couvercle ou un bouchon, afin d’éviter que de l’air ne soit aspiré de manière incontrôlée dans le système.

Raccordement de soufflage côté extérieur

Chaque unité VMC possède exactement un raccordement de soufflage — l’ouverture par laquelle tout l’air extrait est évacué vers l’extérieur via une sortie de toit ou une grille de façade. Ce raccordement est toujours ouvert à la livraison et ne doit jamais être fermé. Gardez le conduit d’évacuation vers l’extérieur aussi droit et court que possible : chaque coude supplémentaire augmente la résistance et réduit les performances de votre système.

Quels sont les raccordements d'une VMC double flux ?

Chaque VMC double flux comporte quatre raccordements : deux côté habitation et deux côté extérieur. L'emplacement de ces raccordements sur l'unité varie selon le type et la configuration. Vous trouverez ci-dessous un aperçu des configurations les plus courantes et le rôle de chaque raccordement.

Emplacement des raccordements par configuration

• Version haute — tous les raccordements en partie supérieure
• Version basse — raccordements en partie inférieure et supérieure
• Version gauche — raccordements côté habitation à gauche*
• Version droite — raccordements côté habitation à droite*
• Raccordements latéraux — raccordements sur le côté, souvent combinés avec la partie supérieure*

* Selon le type, cela peut légèrement varier. Consultez toujours la notice d'installation de votre VMC double flux.

Comment raccorder électriquement une VMC simple flux ?

Chaque VMC simple flux est livrée avec une fiche. Le type de fiche de votre unité détermine directement les possibilités de commande dont vous disposez. Il existe deux versions :

Une fiche Perilex

Une fiche Perilex possède cinq raccordements :

• 1x conducteur de phase (fil sous tension, marron)
• 2x fils de commande (noir/gris)
• 1x conducteur neutre (bleu)
• 1x conducteur de terre (jaune-vert)

Les deux fils de commande permettent une utilisation via un commutateur à 3 vitesses fixe et câblé. Les vitesses sont commandées par les fils de commande : la vitesse 1 est la plus basse (continue), tandis que la vitesse 3 est la plus élevée (mode boost). Cela nécessite toujours une liaison câblée directe entre le commutateur à 3 vitesses et la prise Perilex. Il ne doit y avoir aucune rallonge ni aucun interrupteur intermédiaire entre les deux. Attention : toutes les unités VMC ne sont pas disponibles avec une fiche Perilex. Vérifiez toujours ce point au préalable dans les spécifications du produit.

Une fiche avec terre

La plupart des VMC simple flux modernes sont livrées avec une fiche avec terre. Celle-ci fonctionne avec trois raccordements : un conducteur de phase, un conducteur neutre et un conducteur de terre. Cette version est commandée au moyen d’une télécommande RF sans fil, d’un capteur d’humidité intégré ou, sur les modèles plus récents, via une application. Un commutateur à 3 vitesses câblé n’est pas possible avec une fiche avec terre — si vous souhaitez un interrupteur fixe, il vous faut une version Perilex.

Conseil : Vous remplacez une unité VMC existante avec raccordement Perilex ? Vérifiez alors si la nouvelle unité est également disponible en version Perilex, afin de pouvoir réutiliser le commutateur et le câblage existants. Vous voulez en savoir plus sur la différence entre les deux fiches ? Lisez notre blog : « Faut-il choisir une fiche Perilex ou une fiche avec terre ? »

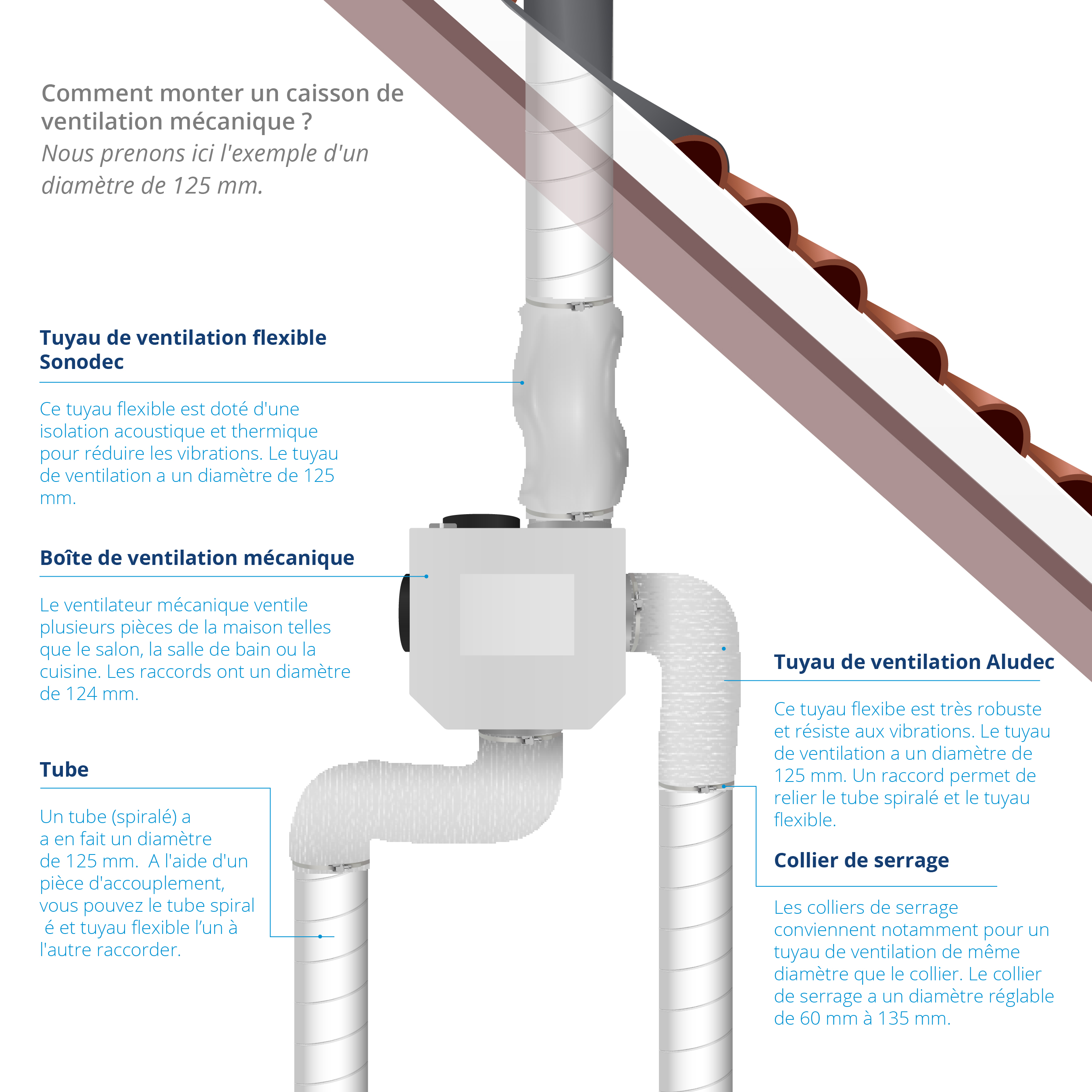

Gaine thermique ou acoustique

Avec une VMC simple flux, vous utilisez deux types différents de gaines de ventilation, chacun ayant sa propre application :

Gaine acoustique — est utilisée côté logement et va de l’unité VMC aux bouches de ventilation dans les pièces humides (salle de bains, etc.). Les petits trous dans la feuille intérieure assurent un fort effet d’atténuation acoustique, afin que le bruit de l’unité VMC ne se propage pas dans le logement par les conduits.

Gaine thermique (isolée) — est utilisée sur le raccordement de soufflage, de l’unité VMC à la sortie de toit ou à la grille de façade. Avec une VMC simple flux, l’unité évacue l’air chaud et humide de la salle de bains, des toilettes et de la cuisine. Si cet air passe vers l’extérieur par un conduit non isolé, il refroidit rapidement, ce qui entraîne la formation de condensation. L’isolation thermique permet d’éviter cela. Contrairement à un système de ventilation double flux avec récupération de chaleur, la conservation de la chaleur ne joue ici aucun rôle ; il s’agit uniquement de prévenir la condensation.

Conseil : L’utilisation d’une gaine thermiquement isolée sur le soufflage est une condition de garantie chez de nombreux fabricants. Vérifiez toujours ce point dans les petites lignes du manuel d’installation.

Silencieux pour une installation VMC double flux

Côté habitation, une VMC double flux est toujours raccordée avec des silencieux, afin d’éviter que le bruit de l’unité ne pénètre dans l’habitation via les conduits. Vous avez le choix entre des silencieux rigides et flexibles — nous expliquons ci-dessous la différence.

Silencieux rigide — atténue nettement plus de bruit qu’une variante flexible, offre moins de résistance et est facile à nettoyer. L’inconvénient : il n’est pas flexible et nécessite donc suffisamment d’espace rectiligne dans le conduit.

Silencieux flexible — souple et donc pratique dans les locaux techniques exigus ou avec des tracés des conduits difficiles. Il atténue moins le bruit et offre plus de résistance, mais il est souvent la seule option pratique lorsque l’espace est limité. La dimension la plus utilisée pour la ventilation mécanique est Ø 125 mm.

Silencieux d’interphonie — sont de petits silencieux que l’on place directement dans le conduit avant la bouche. Ils empêchent les voix et les sons de passer d’une pièce à l’autre via les conduits de ventilation. C’est un complément utile, mais pas un remplacement d’un silencieux sur l’unité elle-même.

Conseil : Après le montage, vous entendez plus de bruit que prévu ? Vérifiez d’abord que tous les raccords de conduits sont bien étanches. Une petite fuite d’air peut déjà provoquer un bruit audible.

Commande d’une VMC simple flux

La manière dont vous commandez une VMC simple flux dépend du type d’unité et du raccordement choisi. Plusieurs options sont possibles :

Commutateur à 3 vitesses fixe — la méthode de commande la plus classique, souvent utilisée dans les logements existants. Via un commutateur câblé, vous réglez manuellement l’unité sur la vitesse 1 (basse/continue), la vitesse 2 (moyenne) ou la vitesse 3 (élevée/boost). Nécessite un raccordement Perilex.

Télécommande RF sans fil — option populaire pour les unités avec fiche avec terre. Vous commandez l’unité sans fil depuis n’importe quelle pièce, sans câblage supplémentaire. Pratique lors de rénovations ou lorsqu’aucune prise Perilex n’est présente.

Comment fonctionne la commande d'un système VMC double flux ?

Les VMC double flux sont disponibles en différentes versions, chacune avec ses propres commandes et fonctionnalités. La plupart des systèmes modernes peuvent être commandés sans fil via une télécommande RF ou une commande murale. De plus, il existe de plus en plus de systèmes avec des fonctionnalités étendues, telles que :

• Capteur d'humidité intégré pour une régulation automatique basée sur l'humidité de l'air
• Régulation CO2 pour une ventilation à la demande basée sur la qualité de l'air
• Ventilation programmée, où vous définissez des schémas de ventilation fixes
• Commande via application, vous permettant de régler et surveiller le système à distance
• Intégration domotique, pour une connexion à un système domotique

Installer une VMC simple flux dans une maison ancienne ou un logement existant : comment faire ?

Installer une VMC simple flux dans un logement existant demande plus de préparation que dans une construction neuve. Les tracés des conduits ne sont en effet pas immédiatement définis, vous travaillez autour de murs et de planchers existants, et il faut parfois faire preuve de créativité pour tout dissimuler proprement. Avec la bonne approche, cela reste tout à fait réalisable, même sans travaux de rénovation importants ou invasifs.

Vous remplacez une unité VMC existante ?

C’est la situation la plus simple. Les conduits existants sont déjà installés — dans la plupart des cas, il suffit de remplacer l’unité elle-même. Vérifiez au préalable si la nouvelle unité possède les mêmes diamètres de raccordement et si le câblage existant (Perilex ou fiche avec terre) est compatible. Les conduits sont anciens et encrassés ? C’est alors le moment idéal pour les faire nettoyer avant de raccorder la nouvelle unité.
