Installation d'un système de ventilation VMC double flux et conseils de montage

Installer une VMC double flux est tout à fait réalisable. Il faut cependant savoir sur quoi porter son attention. Un système VMC double flux (ventilation mécanique contrôlée à double flux) garantit un climat intérieur sain en apportant en permanence de l'air frais et en évacuant l'air vicié, tout en récupérant la chaleur de l'air extrait. C'est efficace, mais encore faut-il que l'installation de la VMC double flux soit correctement réalisée. Que vous souhaitiez réaliser vous-même l'installation d'une VMC double flux en tant que bricoleur, ou simplement comprendre comment raccorder une VMC double flux : dans ce blog, nous vous guidons pas à pas à travers tout ce que vous devez savoir. De la bonne position de montage et du raccordement électrique au choix des conduits, à l'isolation acoustique et à la mise en service de votre installation VMC double flux.

Dans ce blog, vous lirez notamment :

• Puis-je installer moi-même une VMC double flux ?
• Quelle est la position de montage d'une VMC double flux ?
• Comment fonctionne le raccordement électrique d'une VMC double flux ?
• Quels sont les raccordements d'une VMC double flux ?
• Comment fonctionne la commande d'un système VMC double flux ?
• Tout sur nos conseils DIY pour votre VMC double flux

Puis-je installer moi-même une VMC double flux ?

Pour de nombreux bricoleurs, réaliser une installation VMC double flux est tout à fait faisable. Vous n'avez pas besoin d'un installateur agréé pour la pose elle-même, mais certaines connaissances techniques sont néanmoins indispensables. Cela inclut des connaissances de base en électricité, la manipulation des conduits de ventilation et une bonne compréhension d'une notice d'installation. Si vous disposez de ces compétences, vous pouvez installer, raccorder et régler une VMC double flux sans avoir à faire appel à un professionnel. Vous avez encore des doutes ? Alors il est judicieux de contacter nos spécialistes au préalable. Ils seront ravis de vous conseiller.

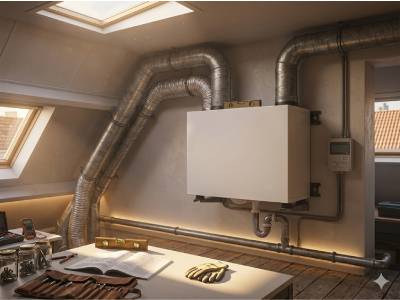

Quelle est la position de montage d'une VMC double flux ?

Selon le type de VMC double flux, celle-ci peut être montée dans quatre positions :

• Horizontalement contre le mur — la position de montage la plus courante et la plus pratique
• Verticalement contre le mur — pratique lorsque l'espace horizontal est limité
• Posée au sol — convient aux situations sans possibilité de fixation murale adéquate
• Au plafond — idéal en cas de peu d'espace au sol ou en paroi, comme dans un local technique bas de plafond

Les positions possibles pour votre VMC double flux sont toujours indiquées dans la notice d'installation.

Comment fonctionne le raccordement électrique d'une VMC double flux ?

Chaque VMC double flux est raccordée via une fiche. Deux versions sont possibles, selon le type d'unité :

Une fiche Perilex

Une fiche Perilex comporte cinq raccordements :

• 1x Fil de phase (fil de tension, marron)
• 2x Fils de commutation (noir/gris)
• 1x Fil neutre (bleu)
• 1x Fil de terre (jaune-vert)

Via les fils de commutation, vous pouvez commander la VMC double flux à l'aide d'un commutateur fixe câblé à trois positions (vitesse 1, 2 et 3). Cela nécessite une connexion câblée directe entre le commutateur et la prise Perilex.

Une fiche avec contact de terre

Une fiche avec contact de terre comporte trois raccordements : un fil de phase, un fil neutre et un fil de terre. C'est la version la plus courante, généralement commandée via une télécommande RF sans fil ou, pour les unités plus modernes, via une application ou une intégration domotique.

Conseil : Vous ne savez pas quel type de fiche possède votre VMC double flux ? Consultez les spécifications de l'unité.

Quels sont les raccordements d'une VMC double flux ?

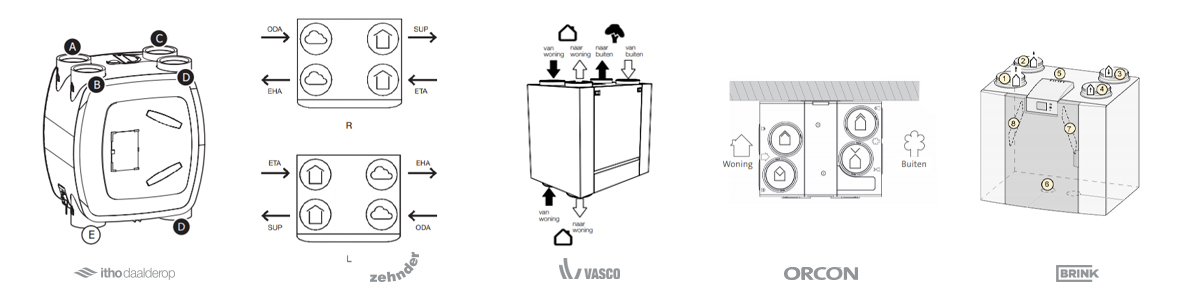

Chaque VMC double flux comporte quatre raccordements : deux côté habitation et deux côté extérieur. L'emplacement de ces raccordements sur l'unité varie selon le type et la configuration. Vous trouverez ci-dessous un aperçu des configurations les plus courantes et le rôle de chaque raccordement.

Emplacement des raccordements par configuration

• Version haute — tous les raccordements en partie supérieure
• Version basse — raccordements en partie inférieure et supérieure
• Version gauche — raccordements côté habitation à gauche*
• Version droite — raccordements côté habitation à droite*
• Raccordements latéraux — raccordements sur le côté, souvent combinés avec la partie supérieure*

* Selon le type, cela peut légèrement varier. Consultez toujours la notice d'installation de votre VMC double flux.

Raccordements côté habitation

• Soufflage — l'air frais est insufflé dans les pièces de vie telles que le salon et les chambres
• Reprise — l'air vicié est extrait des pièces humides telles que la salle de bain, les toilettes et la cuisine

Raccordements côté extérieur

• Prise d'air — l'air extérieur frais est aspiré vers la VMC double flux
• Rejet d'air — l'air vicié est évacué depuis la VMC double flux vers l'extérieur

Conseil : Déterminez à l'avance quel type de VMC double flux et quelle configuration de raccordement convient le mieux à votre situation. Besoin d'aide ? Nos spécialistes sont à votre disposition pour vous guider dans votre choix.

Comment poser les gaines d'une VMC double flux ?

Pour une VMC double flux, il est préférable d'utiliser des gaines rigides en PVC, EPP ou acier galvanisé. Les gaines flexibles sont pratiques pour le raccordement final à une bouche, mais elles génèrent davantage de résistance et ne doivent jamais être utilisées comme alternative à part entière. Maintenez les gaines aussi droites et courtes que possible et limitez le nombre de coudes. Chaque coude augmente la résistance (Pascal) et réduit le rendement du système.

Les gaines passent-elles dans un espace non chauffé comme les combles ? Dans ce cas, les gaines d'insufflation et d'extraction doivent toutes deux être isolées de manière étanche à la vapeur. Comme une unité VMC double flux récupère jusqu'à 95 % de la chaleur, l'air extrait vers l'extérieur est lui aussi relativement froid — ce qui peut provoquer de la condensation sur les gaines. Veillez enfin à des raccordements étanches à l'air sur tous les assemblages. Des gaines qui fuient réduisent directement le rendement de votre installation VMC double flux.

Comment remplacer une unité VMC double flux ?

Une unité VMC double flux a une durée de vie moyenne de 15 à 20 ans. Le moment du remplacement est venu ? Bonne nouvelle : dans la plupart des cas, le réseau de gaines existant peut être réutilisé. Vérifiez toutefois au préalable que les dimensions de raccordement de la nouvelle unité correspondent aux gaines existantes et que la capacité est conforme au calcul de ventilation en vigueur.

Avant de démonter l'ancienne unité, photographiez toujours le câblage et les raccordements — cela facilitera considérablement le raccordement de la nouvelle unité. Branchez les flexibles à isolation acoustique sur les raccordements intérieurs et les flexibles à isolation thermique sur les raccordements extérieurs (amenée et extraction vers l'extérieur). Ne rétablissez le courant qu'une fois tout correctement raccordé. Après l'installation, l'unité doit toujours être remise en équilibre. Vous en saurez plus ci-dessous.

Mise en équilibre de la VMC double flux — comment procéder ?

Après installation ou remplacement, une VMC double flux doit toujours être mise en équilibre. Cela signifie : régler les débits d'air par pièce de façon à respecter les exigences minimales du DTU 68.3 et de la réglementation en vigueur, et s'assurer que l'insufflation et l'extraction sont en équilibre. Si cet équilibre est rompu, le système fonctionne de manière inefficace et la qualité de l'air intérieur peut se dégrader.

L'ordre correct est le suivant : réglez d'abord le débit total sur l'unité VMC double flux elle-même, puis ajustez les bouches individuelles pièce par pièce. Important : le réglage d'une bouche influence les débits de toutes les autres bouches du système. La mise en équilibre nécessite un débitmètre professionnel et les connaissances requises — ce n'est donc pas un travail que vous pouvez effectuer vous-même sans l'équipement adéquat. Une nouvelle mise en équilibre est également nécessaire après un nettoyage approfondi des gaines ou à la suite de travaux de rénovation.

Conduit thermique ou acoustique

Pour les raccordements d'une VMC double flux, deux types de conduits différents sont utilisés, chacun avec une application spécifique :

Conduit acoustique — est utilisé côté habitation, de la VMC double flux vers les pièces de vie et les pièces humides. Le film intérieur comporte de petits trous qui créent un fort effet d'atténuation sonore, empêchant le bruit de l'unité de pénétrer dans l'habitation via les conduits.

Conduit thermique (isolé) — est toujours utilisé côté extérieur, de la VMC double flux vers le toit ou la façade (prise d'air et rejet d'air). L'isolation remplit deux objectifs : elle prévient la formation de condensation à l'extérieur du conduit et maintient la température de l'air stable. Ce dernier point influence directement l'efficacité de la récupération de chaleur — moins de chaleur est perdue avant l'échangeur de chaleur, plus de chaleur est récupérée.

Conseil : L'utilisation de conduits thermiquement isolés côté extérieur n'est pas seulement judicieuse, mais aussi une exigence du fabricant pour le maintien de la garantie. Souvent mentionné dans les petites lignes de la notice d'installation.

Silencieux pour une installation VMC double flux

Côté habitation, une VMC double flux est toujours raccordée avec des silencieux, afin d'éviter que le bruit de l'unité ne pénètre dans l'habitation via les conduits. Vous avez le choix entre des silencieux rigides et flexibles — nous expliquons ci-dessous la différence.

Silencieux rigide — atténue bien plus de bruit qu'une variante flexible, offre moins de résistance et est facile à nettoyer. L'inconvénient : il n'est pas flexible et nécessite donc suffisamment d'espace rectiligne dans le conduit.

Silencieux flexible — idéal pour les espaces réduits ou les angles difficiles grâce à sa flexibilité. Légèrement moins cher à l'achat, mais atténue moins le bruit, offre plus de résistance et n'est pas facile à nettoyer.

Conseil : Avez-vous besoin d'un silencieux de plus d'1,2 mètre ? Un conduit acoustique est alors également une option. Gardez toutefois à l'esprit que lors d'un futur nettoyage des conduits, le conduit acoustique devra être remplacé — il ne survit pas à ce processus.

Atténuateurs de diaphonie — sont de petits atténuateurs que vous placez directement dans le conduit, devant la bouche. Ils empêchent que les bruits et les voix de la pièce A soient audibles dans la pièce B via les conduits de ventilation. Les atténuateurs de diaphonie sont un complément utile, mais ne remplacent pas un bon silencieux.

La pose des traversées de toiture ne se résume pas à percer des trous. Outre une bonne isolation et une finition étanche, il faut également tenir compte de la distance entre les traversées d'amenée et d'extraction d'air. Cette distance n'est pas arbitraire — elle résulte du calcul du facteur de dilution.

Qu'est-ce que le facteur de dilution ?

Le facteur de dilution est une mesure de la qualité de l'air insufflé, encadré par l'arrêté du 24 mars 1982 relatif à l'aération des logements et les prescriptions du DTU 68.3. Il indique quel pourcentage de l'air vicié extrait peut se retrouver dans l'amenée d'air frais.

Le calcul dépend du type de toiture ou de façade, du débit d'air en m³/h et de l'emplacement choisi pour les entrées et sorties d'air. Tenez-en toujours compte lors de la pose. Dans le cas contraire, il existe un risque que l'unité VMC double flux réaspire l'air vicié qu'elle vient d'extraire. Cela peut entraîner une mauvaise qualité de l'air intérieur et des problèmes de santé. Pour en savoir plus sur le calcul du facteur de dilution et d'autres normes de ventilation, consultez notre article sur les calculs de ventilation.

Comment fonctionne la commande d'un système VMC double flux ?

Les VMC double flux sont disponibles en différentes versions, chacune avec ses propres commandes et fonctionnalités. La plupart des systèmes modernes peuvent être commandés sans fil via une télécommande RF ou une commande murale. De plus, il existe de plus en plus de systèmes avec des fonctionnalités étendues, telles que :

• Capteur d'humidité intégré pour une régulation automatique basée sur l'humidité de l'air
• Régulation CO2 pour une ventilation à la demande basée sur la qualité de l'air
• Ventilation programmée, où vous définissez des schémas de ventilation fixes
• Commande via application, vous permettant de régler et surveiller le système à distance
• Intégration domotique, pour une connexion à un système domotique

Conclusion : réaliser soi-même son installation VMC double flux

Réaliser soi-même une installation VMC double flux est tout à fait faisable pour le bricoleur motivé, à condition de savoir sur quoi porter son attention. Avec la bonne préparation, les bons matériaux et, le cas échéant, notre conseil d'installation gratuit, vous réaliserez une installation qui fonctionnera parfaitement pendant de nombreuses années.

• Installer soi-même une VMC double flux est possible, mais nécessite des connaissances techniques de base et une bonne préparation
• Choisissez une position de montage où l'unité reste toujours accessible pour l'entretien — horizontalement contre le mur est le choix le plus courant
• Vérifiez à l'avance quel type de fiche possède votre unité : une fiche Perilex pour un interrupteur câblé, une fiche avec contact de terre pour une commande sans fil
• Utilisez toujours des conduits thermiquement isolés côté extérieur — cela prévient la condensation et maximise la récupération de chaleur
• Raccordez toujours des silencieux côté habitation ; un silencieux rigide offre une meilleure atténuation sonore, un flexible est pratique dans les espaces réduits
• Tenez compte du facteur de dilution lors de la pose des traversées de toit — trop proches l'une de l'autre, vous réaspirerez l'air vicié vers l'intérieur
• Les VMC double flux modernes sont commandables sans fil et souvent équipées d'une régulation de l'humidité et du CO2 ou d'une commande via application
• À l'achat d'une VMC double flux à partir de 1 500 €, vous bénéficiez d'un conseil d'installation personnel gratuit de nos spécialistes

Vous avez encore des questions ? Ou souhaitez-vous plus d'informations sur une VMC double flux spécifique de notre gamme ? Nos spécialistes se feront un plaisir de vous aider via WhatsApp, chat, e-mail ou téléphone.
