Points positifs

Coude compact à 90
Faible perte de pression
Anneaux Click-Seal inclus
Assemblage sans outil

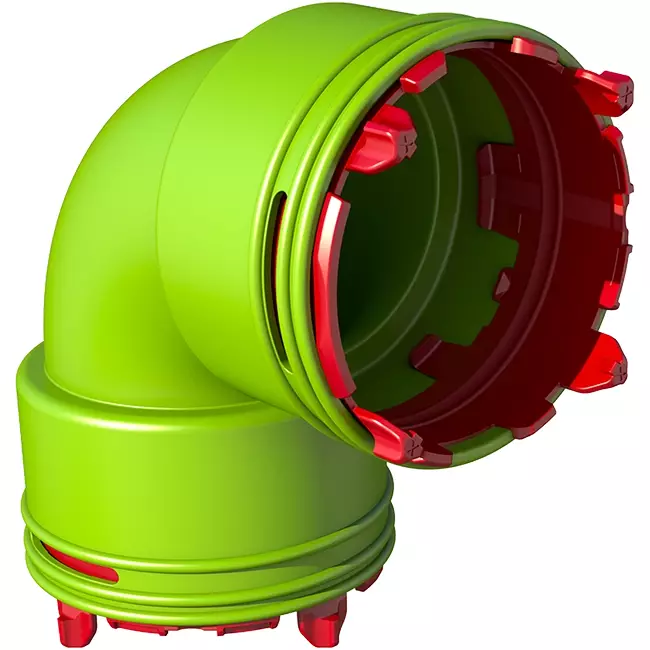

Raccord d’angle 90° Ubbink Air Excellent 34C

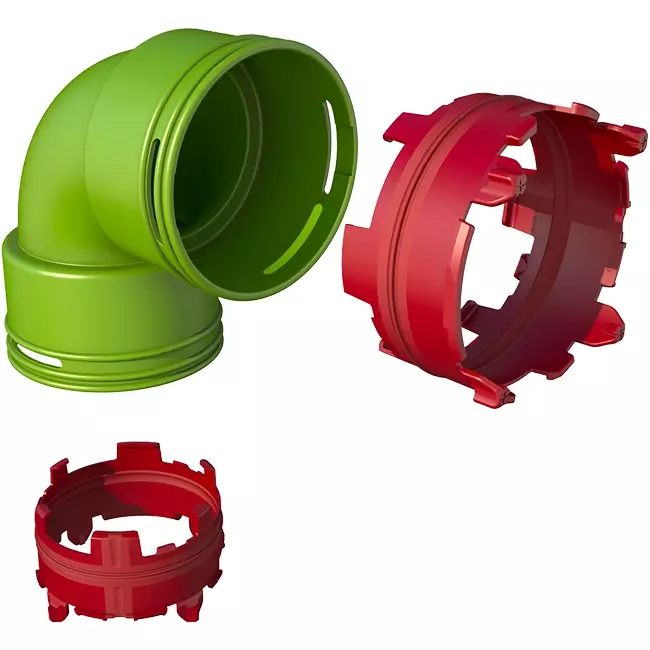

Le raccord d’angle 90° Ubbink Air Excellent 34C est utilisé pour connecter perpendiculairement deux conduits 34C dans le système de distribution d’air Air Excellent. Ce coude permet de réaliser un changement de direction contrôlé de 90 degrés, sans compromettre l’étanchéité à l’air ni les performances du système. L’ensemble est livré avec deux joints Click-Seal 34C, assurant une connexion sécurisée et sans outil dès l’installation.

Avantages et caractéristiques

Connexion étanche à l’air à 90° : Maintient les performances de débit d’air calculées tout au long du parcours du conduit.
Zeta 1 pour alimentation et extraction : Perte de charge contrôlée garantissant une résistance système prévisible.
Installation sans outil : Montage rapide grâce au système à clipser et aux joints d’étanchéité intégrés.
Antistatique et antimicrobien : Favorise un système de ventilation hygiénique avec moins d’accumulation de poussière.
Certification TÜV SÜD : Testé pour la qualité et la sécurité dans les applications de ventilation.

Performances et utilisation pratique

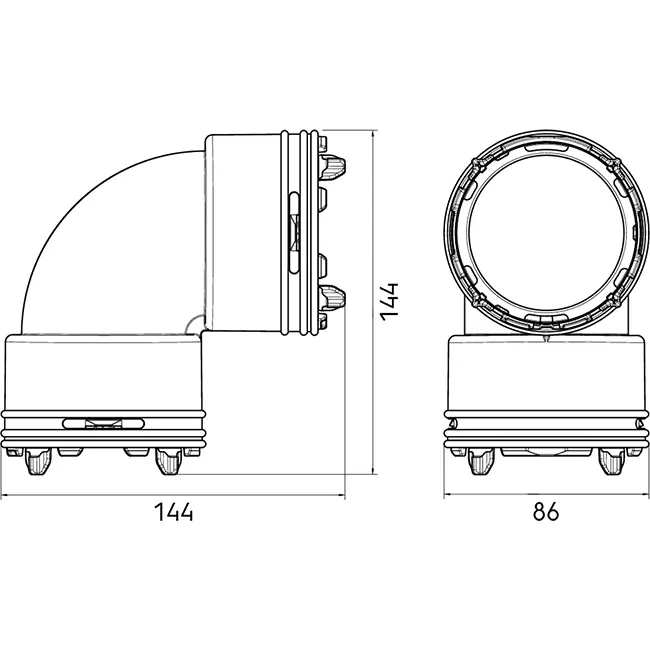

Le coude 34C 90° a un diamètre extérieur de 75 mm et est conçu pour garantir un flux d’air stable en alimentation comme en extraction. Avec une valeur zeta de 1, ce coude introduit une résistance maîtrisée dans le système. Par exemple, à un débit d’air de 30 m³/h, la perte de charge est d’environ 4,2 Pa pour une seule connexion. Cela permet une dimension précise du parcours de conduit tout en garantissant que l’unité de ventilation fonctionne dans sa capacité prévue. Le coude résiste à des températures de -20 °C à +60 °C et répond à la classe de réaction au feu Euroclasse E. Avec des dimensions de 144 x 144 x 86 mm, il assure une installation compacte et ordonnée.

Installation et applications

Le coude 34C 90° est utilisé lorsque le conduit doit passer le long d’éléments de construction ou quand l’espace disponible impose un changement de direction. Grâce à son poids léger d’environ 0,092 kg, il est facile à manipuler, même lors d’installations au-dessus des plafonds ou dans les gaines techniques. L’emboîtement précis au sein du système 34C garantit une connexion stable et nécessitant peu d’entretien pendant la durée de vie complète de l’installation.

Avec ce coude 34C 90°, vous dirigez le flux d’air de manière contrôlée dans le système de ventilation, tout en combinant facilité de montage avec des performances fiables et prévisibles.
