Points positifs

Raccordement étanche à 90
Zeta 1.15 - faible perte de pression
Anneaux Click-Seal inclus
Assemblage sans outil

Ubbink Air Excellent 23C coude 90° raccord

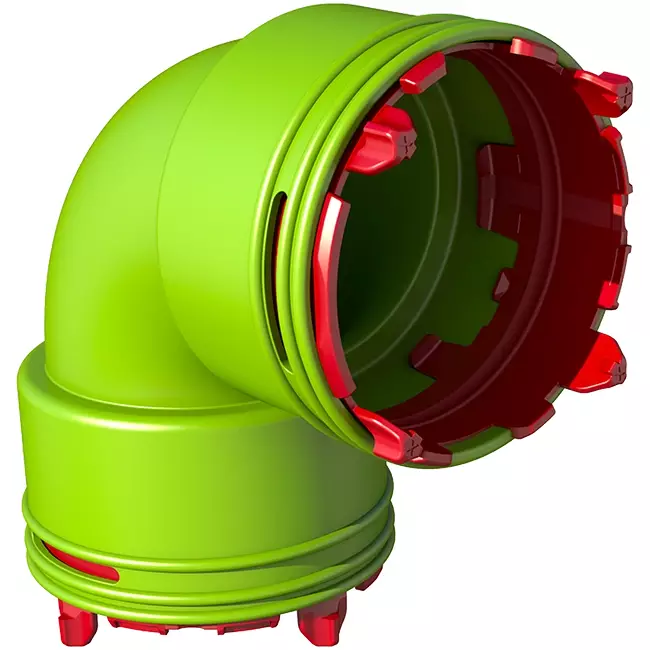

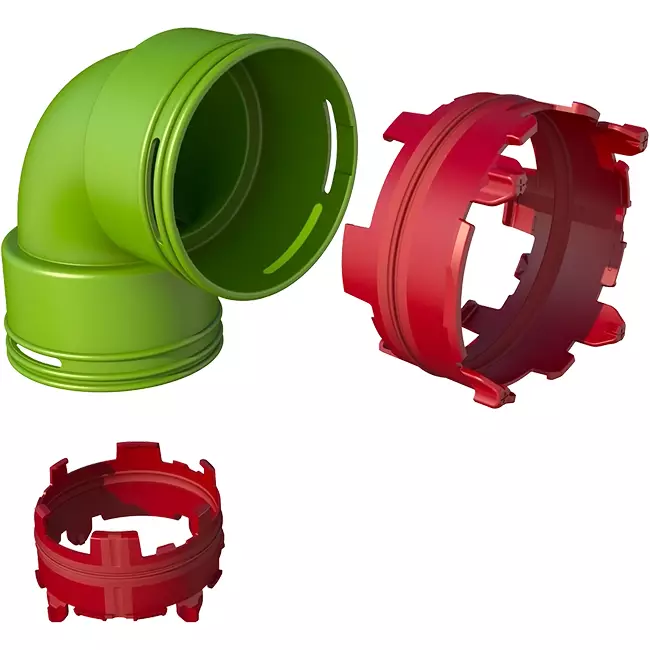

Le coude 90° Ubbink Air Excellent 23C est utilisé pour connecter perpendiculairement deux conduits 23C au sein du système de distribution d'air Air Excellent. Ce coude permet une déviation contrôlée de 90 degrés sans compromettre l’étanchéité à l’air ni les performances du système. Le kit est livré avec deux joints Click-Seal 23C, assurant une connexion sûre et sans outil dès l’installation.

Avantages et fonctionnalités

Connexion étanche à l’air : Les joints Click-Seal garantissent une parfaite étanchéité, évitant toute fuite d’air indésirable dans le réseau de conduits.
Optimisation de la conduite d’air : Avec une valeur zeta de 1,15, la perte de charge reste maîtrisée même à des débits d’air plus élevés.
Montage rapide sans outil : Le système à clip permet une installation efficace directement sur chantier.
Antistatique et antimicrobien : Le matériau favorise un système de ventilation hygiénique et limite l’adhérence de la poussière.
Certifié TÜV SÜD : Testé pour la qualité et la sécurité dans les applications de ventilation.

Performances et utilisation pratique

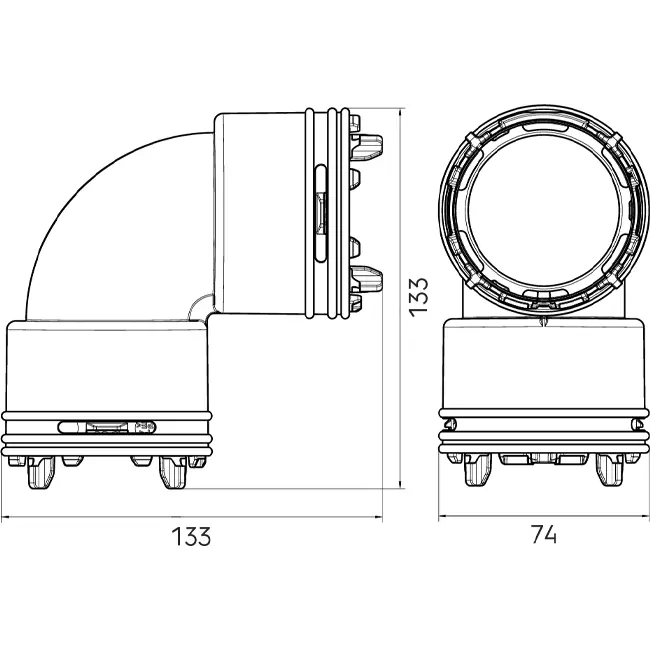

Le coude présente un diamètre extérieur de 63 mm et est conçu pour un flux d’air stable tant en soufflage qu’en extraction. La valeur zeta de 1,15 assure une perte de charge prévisible au sein du système. Par exemple, à un débit d’air de 30 m³/h, la perte de charge est d’environ 2,4 Pa par raccord. Cela permet un dimensionnement précis du réseau complet et garantit la performance optimale de l’unité de ventilation. La résistance thermique de -20 °C à +60 °C rend ce coude adapté aux applications en plancher, murs et espaces non chauffés. Avec des dimensions de 133 x 133 x 74 mm, l’intégration reste compacte et facilement planifiable.

Installation et applications

Le coude 23C 90° se met en œuvre dans les situations où le conduit doit être guidé le long d’éléments de construction ou lorsque l’espace est limité. Grâce à son poids léger d’environ 0,08 kg, la manipulation est aisée, même au-dessus des faux plafonds ou dans les gaines techniques. La classification au feu Euroclasse E répond aux exigences standards des projets résidentiels. L’ajustement précis dans le système 23C assure une connexion stable et peu d’entretien durant toute la durée de vie de l’installation.

Avec ce coude à 90 degrés, vous dirigez le flux d’air de manière contrôlée dans le système de ventilation, tout en alliant facilité de montage et performances fiables et prévisibles.
