Points positifs
- Avec ressort de rappel
- Câble fixe
- Protection contre les surcharges
- Classe de protection IP42

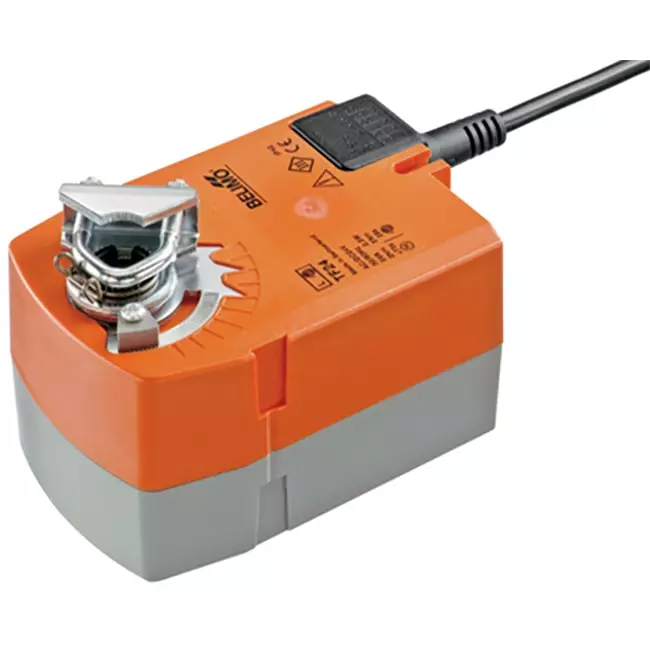

Actionneur rotatif Belimo avec retour par ressort 24V - ouverture/fermeture - 2,5 Nm - TF24
Le Belimo TF24 est un actionneur rotatif compact avec retour par ressort conçu pour piloter l'ouverture/fermeture de petites sections de volets d’air jusqu’à env. 0,5 m² dans les installations techniques de bâtiment. L’actionneur fonctionne sur la base d’un signal ouverture/fermeture : en présence d’alimentation, il se déplace en position de travail et les ressorts de rappel internes se tendent. En cas de coupure de courant, le volet revient automatiquement et de façon autonome à la position de sécurité, entraîné par l’énergie stockée dans le ressort. Cela rend l’actionneur adapté aux applications nécessitant une position de sécurité prédéfinie, comme les volets coupe-feu ou de ventilation d’urgence dans de petits conduits d’air. Le moteur réalise un angle de rotation de 90° en 75 secondes et le retour par ressort ramène le volet en moins de 25 secondes. La consommation en veille est de 1,5 W et le niveau sonore du moteur est de 50 dB(A). Avec un couple de 2,5 Nm et une taille compacte, il est particulièrement adapté aux petits volets utilisés dans les systèmes de ventilation.
Avantages et fonctions
- Compact et léger : Avec un poids de seulement 0,62 kg et un couple de 2,5 Nm, cet actionneur est idéal pour les petites sections de volets d’air jusqu’à env. 0,5 m² où l’espace est limité.
- Retour automatique par ressort en cas de coupure de courant : Le volet revient en moins de 25 secondes à la position de sécurité, sans source d’énergie externe ni commande.
- Direction de déplacement réglable via montage L/R : La rotation du moteur et du retour par ressort est déterminée lors du montage, offrant une flexibilité d’application dans différentes configurations de volets.
- Angle de rotation réglable : L’angle de rotation est mécaniquement ajustable à partir de 37 % par pas de 2,5 % jusqu’à un maximum de 95°, permettant un ajustement précis à la plage d’ouverture du volet.
- Sécurité contre les surcharges sans fin de course : L’actionneur s’arrête automatiquement à la butée mécanique, ce qui évite l’usure et simplifie l’installation.
- Indice de protection IP42 : L’actionneur est protégé contre les gouttes d’eau et la pénétration de corps solides, ce qui le rend adapté à une utilisation dans des installations intérieures protégées telles que les caissons de traitement d’air et les systèmes de ventilation.
Installation, entretien et applications
L’actionneur se monte directement sur l’axe du volet grâce à la bague de serrage universelle fournie, adaptée aux diamètres d’axe de 6 à 12,7 mm. L’axe doit mesurer au moins 84 mm de long et dépasser d’au moins 20 mm. Une sécurité anti-rotation fournie empêche que l’actionneur ne tourne avec l’axe. La direction du mouvement pour le moteur et le retour par ressort s’ajuste via le sens de montage (L/R). L’angle de rotation est mécaniquement réglable par butées jusqu’à 95° maximum. Le TF24 ne dispose pas de réglage manuel. Le raccordement électrique s’effectue via un câble fixe de 1 m avec deux conducteurs de 0,75 mm². Cet actionneur est sans entretien et convient pour la commande ouverture/fermeture de petites sections de volets d’air dans les unités de ventilation, les fancoils, les petits caissons de traitement d’air ainsi que les volets de ventilation d’urgence dans les installations tertiaires et résidentielles.
| Marque | Belimo |
| Categorie | Servomoteur Belimo pour actionnement de clapets et registres |
| GTIN | 7630498115677 |
| Code fournisseur | TF24 |
| Numéro d'article | 23010064 |
Spécifications

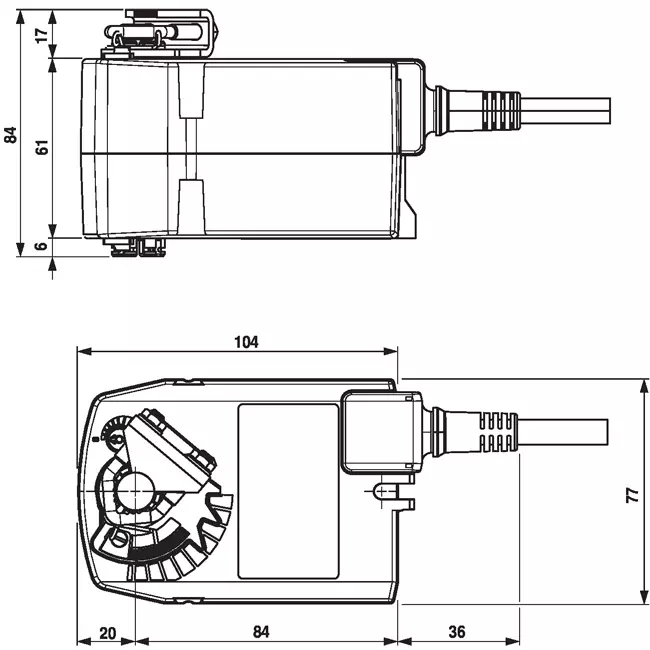

| Code de la catégorie | 101 |
| Adapté aux dispositifs de ventilation | Oui |
| Alimentation secteur | 24 V CA/CC |
| Signal de commande | Deux points |
| Consommation d'énergie en fonctionnement | 2.5 W |
| Consommation d'énergie au repos | 1.5 W |
| Modèle | Rotatif |
| Type de réglage Marche/Arrêt | Non |
| Type de réglage modulant | Oui |
| Type de réglage split range | Non |
| Longueur du câble de raccordement | 1 m |
| Transmission | Avec roues dentées |
| Avec bride supérieure Direct Mount selon ISO 5211 | Non |
| Avec retour tension nulle | Oui |
| Hors tension si fermé | Oui |
| Reconnaissance automatique de course | Non |
| Signal d'état réglable | Non |
| Contacts auxiliaires | Non |
| Signal d'état | Sans |
| Contacts auxiliaires en option | Non |
| Contacts de terminaison | Sans |
| Plage de service réglable | Non |
| Avec indicateur de niveau mécanique | Oui |
| Commande manuelle | Non |
| Temps de fonctionnement | 75 s |
| Couple | 2.5 Nm |
| Contact de commutation sans potentiel | Non |
| Pas auto-ajustable | Non |
| Angle de rotation maximal | 95 ° |
| Avec fonction de sécurité | Oui |
| Classe de protection (NEMA) | 2 |
| Classe de protection (IP) | IP42 |
| Puissance électrique absorbée maximale | 5 A |
| Température ambiante (min) | -30 °C |
| Température ambiante (max) | 50 °C |
| Hauteur | 85 mm |
| Largeur | 120 mm |
| Profondeur | 200 mm |
| Antidéflagration | Non |
| Matériau du boîtier | Plastique |
| Adapté aux vannes | Non |
