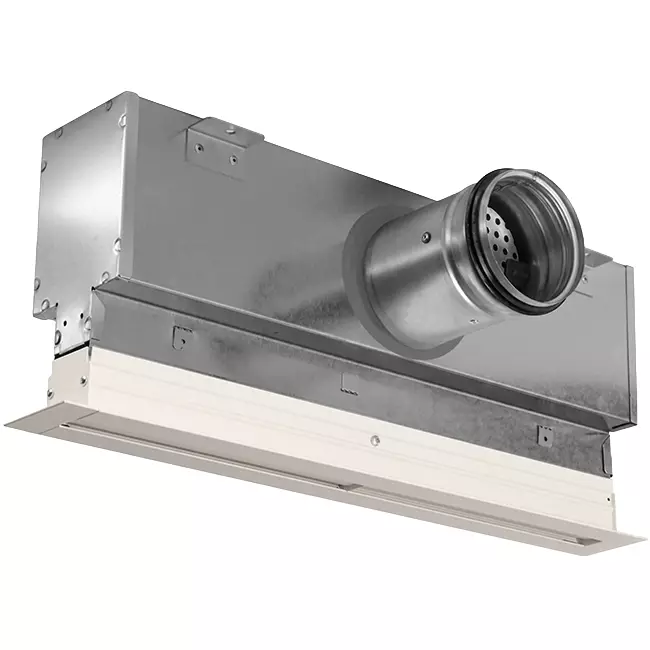

Grille linéaire en aluminium avec 2 déflecteurs réglables – 1 000 mm – RAL 9010 + plénum isolé avec registre de régulation du débit d'air

Grille linéaire aluminium avec 2 volets à lamelles réglables – 1000 mm – RAL 9010 + plénum isolé avec registre de débit d’air

La combinaison du plénum isolé et de la grille linéaire en aluminium avec deux volets à lamelles réglables constitue un ensemble complet pour une diffusion d’air silencieuse et uniforme dans les espaces nécessitant une répartition confortable et sans courants d’air, tels que bureaux, commerces, salles de réunion et halls d’hôtel. La grille linéaire est fabriquée en aluminium extrudé de couleur RAL 9010 ; le plénum est en acier galvanisé avec isolation acoustique. Les deux composants sont conçus pour fonctionner ensemble : le plénum répartit l’air d’alimentation uniformément sur toute la longueur de la fente de 1000 mm, tandis que la grille assure une distribution homogène du débit d’air via deux profils déviateurs réglables. La conception à double fente permet des débits d’air plus élevés tout en maintenant un faible niveau sonore. Grâce à l’effet Coanda, l’air se propage le long du plafond sans créer de courants d’air, ce qui garantit un climat intérieur confortable dans les zones occupées.

Avantages et caractéristiques

• Ensemble complet, y compris les fixations : Le plénum et la grille linéaire sont conçus pour être parfaitement compatibles et sont livrés avec le pont de fixation galvanisé et les vis six pans fournies.
• Fonctionnement silencieux grâce à l’isolation acoustique : Le plénum isolé atténue les bruits provenant du conduit, minimisant ainsi les nuisances sonores.
• Débit d’air précisément réglable : Le registre de débit d’air intégré permet un réglage fin lors de la mise en service.
• Répartition d’air sans courant d’air via l’effet Coanda : La grille dirige l’air le long du plafond, ventilant confortablement la zone occupée sans jets d’air directs.
• Raccordement flexible au conduit : Le raccord rond peut être positionné sur le dessus ou le côté du plénum, s’adaptant à différentes configurations de plafond.
• Capacité d’air élevée avec un faible niveau sonore : Deux profils déviateurs fonctionnant en parallèle permettent d’atteindre des débits plus importants sans augmentation notable des émissions sonores.

Installation et applications

La grille linéaire est montée par en dessous sur le plénum à l’aide d’un pont de fixation galvanisé fourni. Pour le raccordement, le déflecteur d’admission d’air est tourné à 90°, puis la grille est simplement fixée sous le plénum. Le plénum se raccorde ensuite au conduit d’extraction via un raccord rond, positionnable sur le dessus ou le côté. Grâce à sa faible hauteur de construction, l’ensemble s’adapte également aux plafonds avec un espace libre limité. Après installation, les déviateurs de la grille peuvent être réglés manuellement pour diriger le flux d’air horizontalement ou verticalement. Cet ensemble convient aux bureaux, commerces, écoles, restaurants, hôtels et autres bâtiments tertiaires.
