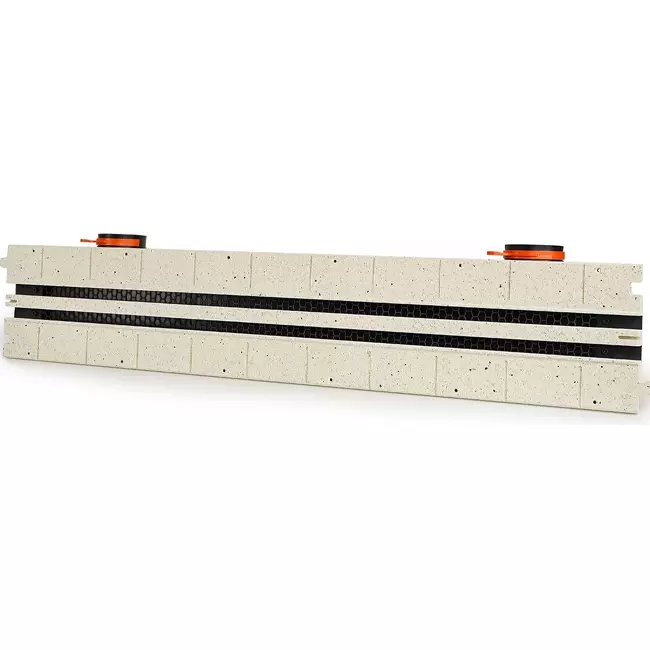

Diffuseur à fente sans cadre Ergovent 1050 mm avec diamètre de raccordement 90 mm - modulaire - 2 fentes

Ergovent grille linéaire encastrable sans cadre 1050 mm avec diamètre de raccordement 90 mm - modulaire - 2 fentes

La grille linéaire encastrable sans cadre Ergovent de 1050 mm est spécialement conçue pour l’intégration dans des plafonds et murs en plaques de plâtre. La Lineo Pro Puzzle crée des fentes minimalistes et discrètes dans la surface, la rendant quasiment invisible et parfaitement intégrée au design intérieur. Cette grille de ventilation est conçue pour des systèmes de gaines en plastique flexibles avec un diamètre de raccordement de 75 ou 90 mm.

Installation de la grille de ventilation

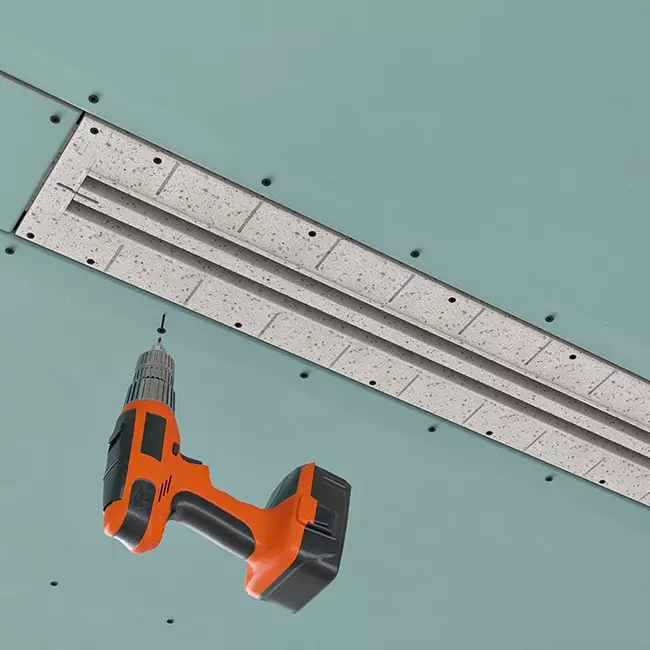

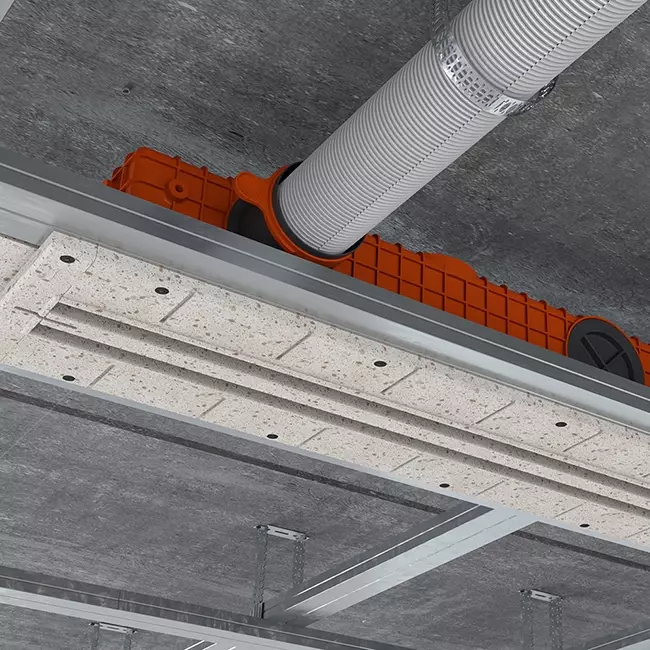

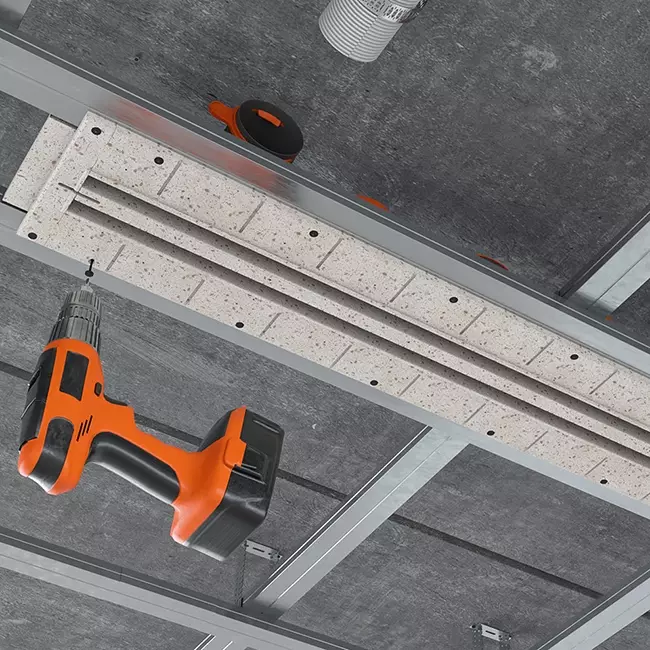

La Lineo Pro Puzzle se fixe sur des profilés en plaques de plâtre et peut être connectée pour former des fentes d’aération continues et plus longues. Le système puzzle emboîte facilement les segments, assurant une jonction nette et invisible. Pour une bonne adhérence, il est important de dépoussiérer au préalable la surface ainsi que les joints. Afin d’éviter les fissures dans la finition, il est recommandé d’appliquer une fine couche de fibre de verre sur la surface visible de la grille. Ensuite, une couche d’apprêt peut être appliquée sur les zones enduites. Après le traitement de surface, la fixation de la grille et le raccordement du réseau de gaines, l’ensemble est fini et repeint dans la même couleur que le plafond pour un rendu épuré et sans raccord visible. La Lineo Pro Puzzle a une longueur fixe de 1050 mm, mais peut être allongée en connectant plusieurs grilles Lineo Pro Puzzle, pièces intermédiaires ou d’angle. Les raccordements ou couvertures de gaine sont fixés à l’arrière à un angle de 45 degrés.

Que contient la boîte ?

Avec la grille linéaire encastrable sans cadre Ergovent 1050 mm avec diamètre de raccordement 90 mm - modulaire - 2 fentes, vous recevez de base :

• 1x grille linéaire encastrable sans cadre Ergovent 1050 mm avec diamètre de raccordement 75 mm - modulaire - 2 fentes
• 2x pièces de raccord Ergovent pour un diamètre de raccordement de 90 mm

Pour adapter la grille à un diamètre de 90 mm, il suffit de monter les deux pièces de raccord fournies. Cela se fait rapidement et sans difficulté, avec seulement un tournevis.

Standard, profilé ou modulaire ?

• Lineo Pro Single (standard) : Modèle indépendant pour un raccord unique et autonome à un conduit de ventilation flexible, à installer directement sur le plafond béton avant la pose du plafond en plaques de plâtre.
• Lineo Pro Profile (profilé) : Modèle indépendant pour un raccord unique et autonome à un conduit de ventilation flexible, pouvant être monté directement sur la structure en plaques de plâtre pour une installation plus rapide.
• Lineo Pro Puzzle (modulaire) : Modèle modulaire pour raccordement avec d’autres grilles linéaires encastrables, pièces intermédiaires ou d’angle, à fixer directement sur la structure en plaques de plâtre pour un montage accéléré.

Commande

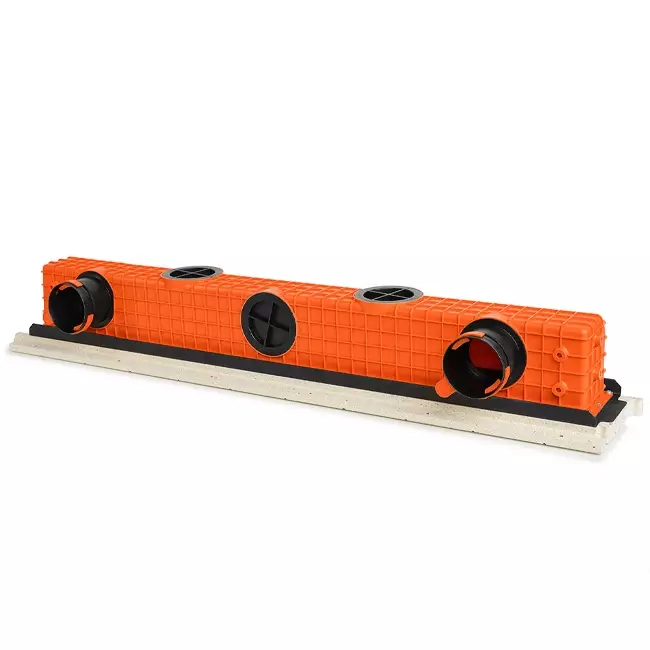

La Lineo Pro Puzzle intègre une commande de réglage d’air standard à l’arrière. Une fois montée, elle se règle facilement à l’aide d’une clé Allen, permettant de doser précisément le volume d’air par pièce — sans nécessiter des vannes supplémentaires. Cette commande est adaptée aussi bien pour l’alimentation que pour l’extraction d’air, ce qui rend la grille compatible avec les systèmes de ventilation mécanique.
