Points positifs

Élément NTC10k (10k2)
Plage de mesure : -50 à +150°C
Longueur de prise : 100 mm
Classe de protection IP65

Capteur de température Belimo pour conduit/plongeur NTC10k (10k2) 100x6 mm - 01DT-1LL

Le capteur de température Belimo pour conduit et plongeur a été conçu pour mesurer les températures d’air et d’eau dans les installations HVAC et peut également être utilisé dans les conduites en combinaison avec un tube plongeur. La sonde et le boîtier en acier inoxydable garantissent une fixation stable et protégée. L’élément passif NTC10k convertit avec précision la température mesurée en un signal de résistance traité par la régulation. Sur la base de cette mesure, l’installation est automatiquement contrôlée afin d’assurer un climat constant et efficace.

Avantages et fonctions

Élément NTC10k (10k2) : Capteur de résistance passif avec caractéristique NTC, adapté aux régulateurs et systèmes BMS configurés spécifiquement pour NTC10k (10k2).
Convient pour l’air et l’eau : Applicable dans les conduits d’air et, en association avec un tube plongeur, également dans les conduites.
Sonde en acier inoxydable de 100 mm : Adaptée aux conduits d’air standards d’environ 200-400 mm de largeur, avec une sonde atteignant le centre du conduit pour une mesure représentative.
Boîtier avec bloc bornes : Equipé d’un espace de connexion protégé avec des bornes enfichables pour une installation sûre et ordonnée.
Indice de protection IP65 : Protégé contre la poussière et les jets d’eau, adapté pour une utilisation dans les locaux techniques et environnements industriels.
Large plage de mesure : Mesure des températures de -50 à +150 °C, adapté pour les flux d’air et d’eau froids ou chauds.

Installation, maintenance et applications

Le capteur est prévu pour une installation dans les conduits d’air et peut également être utilisé dans les conduites avec un tube plongeur. Un positionnement correct de la sonde garantit une mesure représentative de la température du milieu. Le boîtier permet une connexion sûre et claire via un bloc bornes. Grâce à sa conception passive, aucune alimentation n’est nécessaire. Ce capteur est utilisé dans les bâtiments tertiaires, résidentiels et dans les systèmes HVAC industriels nécessitant une mesure précise de la température.

Informations pratiques

Le capteur est équipé d’une sonde en acier inoxydable de 100 mm de longueur et 6 mm de diamètre, offrant une bonne profondeur d’insertion pour une mesure fiable de la température dans le conduit ou le fluide. Le boîtier est fabriqué en plastique incassable et dispose d’un presse-étoupe avec décharge de traction assurant une connexion fiable. L’élément NTC10k (10k2) transmet directement le signal de résistance au régulateur. Ce modèle convient aussi bien aux applications dans les conduits qu’aux conduites, où un montage robuste et une mesure stable sont requis.

Marque	Belimo
Categorie	Capteurs & régulateurs
GTIN	7630498100437
Code fournisseur	01DT-1LL
Numéro d'article	23010041

Spécifications

Code de la catégorie	101
Avec matériau de fixation	Oui
Montage mural	Non
Adapté à un montage au plafond	Non
Adapté à une fixation sur profilé	Oui
Montage de tube possible	Oui
Adapté à l'air	Oui
Adapté aux liquides	Oui
Adapté aux gaz	Non
Avec boîtier	Oui
Fixation du couvercle	Vissé
Élément de capteur à l'intérieur du boîtier	Non
Élément de capteur à l'extérieur du boîtier	Oui
Câble fixe vers capteur	Non
Longueur du capteur	100 mm
Longueur d'insertion	100 mm
Élément de capteur de diamètre	6 mm
Matériau de l'élément	Acier inoxydable
Technologie	Autre
Mesure de température active	Non
Mesure passive de la température	Oui
Mesure de la température moyenne	Non
Nombre de points de mesure	1
Mesure du CO1	Non
Mesure des COV	Non
Mesure de l'humidité relative de l'air	Non
Mesure de l'humidité absolue de l'air	Non
Mesure de l'enthalpie	Non
Mesure du point de rosée	Non
Mesure des particules (PM)	Non
Plage de mesure de la température (min)	-50 °C
Plage de mesure de la température (max)	150 °C
Nombre de plages de mesure	1
Paramétrage offset possible	Non
Représentation de tendance	Non
Mémorisation possible des défaillances	Non
Type de capteur	NTC, 10K-2
Potentiomètre avec bouton de réglage	Non
Protocole pris en charge pour BACnet	Non
Protocole pris en charge pour Modbus	Non
Protocole pris en charge pour MP (multipoint)	Non
Protocole pris en charge pour KNX	Non
Technologie LoRa	Non
NFC (Near Field Communication)	Non
Bluetooth	Non
Compatible WiFi	Non
Bouton poussoir de mise en veille	Non
Sans fil	Non
Avec affichage	Non
Type d'alimentation électrique	Sans
Finition du raccordement électrique	Bornier
Avec protection contre l'inversion de polarité	Non
Humidité ambiante max. (sans condensation)	95 %
Température ambiante (min)	-35 °C
Température ambiante (max)	50 °C
Antidéflagration	Non
Classe de protection (IP)	IP65

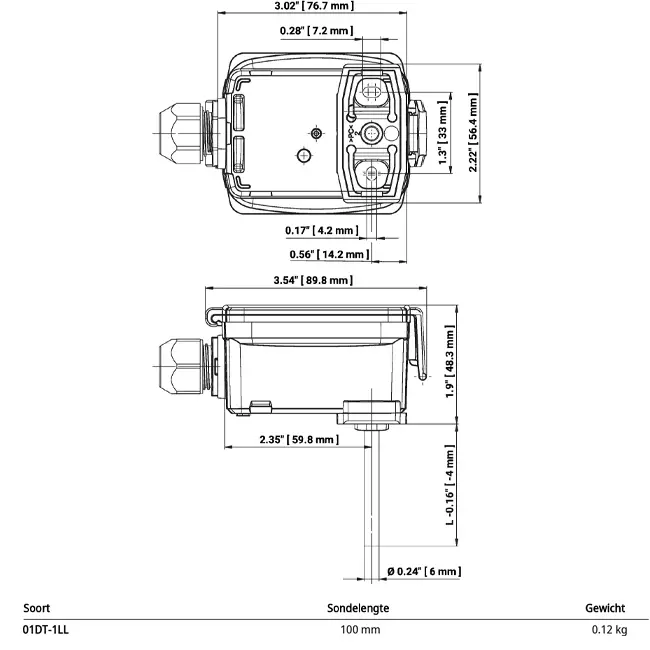

Hauteur du boîtier	56.4 mm
Largeur du boîtier	76.7 mm
Profondeur du boîtier	89.8 mm
Couleur du boîtier	Orange
Compatible avec Apple HomeKit	Non
Compatible avec Google Assistant	Non
Compatible avec Amazon Alexa	Non
Compatible IFTTT	Non
Lieu d'utilisation	Tube / conduit d'immersion
