Points positifs

8 plages de mesure réglables
Plage de mesure : -50 à +250°C
Câble flexible pour les interstices
Degré de protection IP65

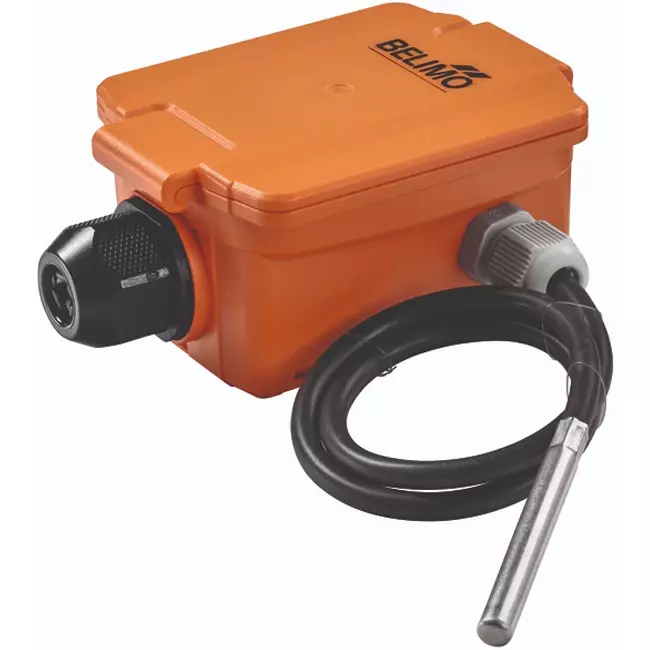

Capteur de température par câble Belimo 4-20 mA - sonde 50x6 mm - 2 mètres - 22CT-14H

Le Belimo 22CT-14H est un capteur de température actif par câble conçu pour mesurer les températures aussi bien dans les conduits d'air que dans les tuyauteries. Le capteur est équipé d’une sonde en acier inoxydable et d’un câble spécial pour les espaces confinés, ce qui facilite son installation même dans des emplacements difficiles d’accès. L’élément capteur PT1000 classe AA garantit une mesure précise, tandis que le signal de sortie 4-20 mA assure une transmission fiable sur de longues distances câblées. Avec huit plages de mesure réglables, ce capteur est polyvalent et peut être utilisé dans diverses applications HVAC.

Avantages et fonctionnalités

Signal de sortie actif 4-20 mA : Le signal courant est insensible aux perturbations sur le câblage et compatible avec quasiment tous les contrôleurs et systèmes de gestion technique du bâtiment.
Élément capteur PT1000 classe AA : Assure une mesure de température stable et précise avec une exactitude de ±0,5°C à 21°C.
Compatible avec l’air et l’eau : Le capteur peut être utilisé dans les conduits d’air ainsi que dans les tuyauteries, offrant ainsi une large palette d’applications dans le domaine climatique.
Huit plages de mesure réglables : Via un pont de connexion, huit plages de mesure sont sélectionnables, allant de -50 à +250°C, adaptées aux besoins spécifiques. Le réglage en usine est de 0 à +160°C.
Câble spécial pour espaces confinés : Le câble flexible de 2 mètres permet une installation aisée dans des emplacements difficiles d’accès.
Indice de protection IP65 / NEMA 4X : Entièrement protégé contre la poussière et les jets d’eau, adapté à une utilisation en locaux techniques et environnements humides.

Installation, maintenance et applications

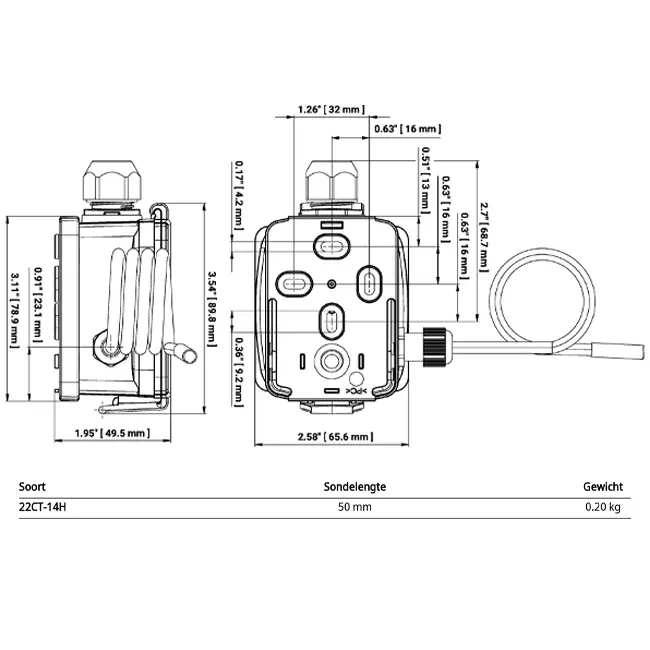

La sonde en acier inoxydable de 50 mm de longueur et 6 mm de diamètre est prête à être montée directement dans les conduits d’air. Le raccordement électrique s’effectue via un bornier enfichable (max. 2,5 mm²). Ce capteur est adapté aux installations de traitement d’air, aux réseaux de canalisations et aux systèmes climatiques dans les bâtiments tertiaires et industriels.

Informations pratiques

Le capteur est équipé d’une sonde en acier inoxydable de 50 mm de longueur et 6 mm de diamètre, avec un câble de connexion fixe de 2 mètres. La température du fluide peut varier entre -50 et +180°C. La tension nominale est de 24 V DC. Le capteur pèse 0,20 kg et possède un boîtier en polycarbonate résistant aux UV avec un joint en NBR.

Marque	Belimo
Categorie	Capteurs & régulateurs
GTIN	7630498101014
Code fournisseur	22CT-14H
Numéro d'article	23010046

Spécifications

Code de la catégorie	101
Avec matériau de fixation	Oui
Montage mural	Non
Adapté à un montage au plafond	Non
Adapté à une fixation sur profilé	Oui
Montage de tube possible	Oui
Adapté à l'air	Oui
Adapté aux liquides	Oui
Adapté aux gaz	Non
Avec boîtier	Oui
Fixation du couvercle	Vissé
Élément de capteur à l'intérieur du boîtier	Non
Élément de capteur à l'extérieur du boîtier	Oui
Câble fixe vers capteur	Oui
Longueur de câble	2 m
Longueur du capteur	50 mm
Longueur d'insertion	50 mm
Élément de capteur de diamètre	6 mm
Matériau de l'élément	Acier inoxydable
Technologie	Autre
Mesure de température active	Oui
Mesure passive de la température	Non
Mesure de la température moyenne	Non
Nombre de points de mesure	1
Mesure du CO1	Non
Mesure des COV	Non
Mesure de l'humidité relative de l'air	Non
Mesure de l'humidité absolue de l'air	Non
Mesure de l'enthalpie	Non
Mesure du point de rosée	Non
Mesure des particules (PM)	Non
Plage de mesure de la température (min)	-50 °C
Plage de mesure de la température (max)	250 °C
Nombre de plages de mesure	8
Paramétrage offset possible	Oui
Représentation de tendance	Non
Mémorisation possible des défaillances	Non
Potentiomètre avec bouton de réglage	Oui
Protocole pris en charge pour BACnet	Non
Protocole pris en charge pour Modbus	Non
Protocole pris en charge pour MP (multipoint)	Non
Protocole pris en charge pour KNX	Non
Technologie LoRa	Non
NFC (Near Field Communication)	Non
Bluetooth	Non
Compatible WiFi	Non
Sans fil	Non
Avec affichage	Non
Tension d'alimentation assignée CC (min)	24 V
Tension d'alimentation assignée CC (max)	24 V
Nombre de signaux de sortie	1
Nombre de plages de sortie 4 mA ... 20 mA	1
Humidité ambiante max. (sans condensation)	95 %
Température ambiante (min)	-35 °C
Température ambiante (max)	50 °C
Lieu d'utilisation	Tube / conduit d'immersion
